W logice pneumatycznej "bramka" to element, który przetwarza sygnały ciśnieniowe (0/1) zgodnie z regułami logiki. Bramka OR (alternatywa) ma dwa (lub więcej) wejścia i jedno wyjście. Jej sens działania jest taki: jeżeli na dowolnym wejściu pojawi się ciśnienie (sygnał sterujący), to na wyjściu również pojawia się sygnał. Dzięki temu można zrealizować warunek "uruchom, gdy A lub B".

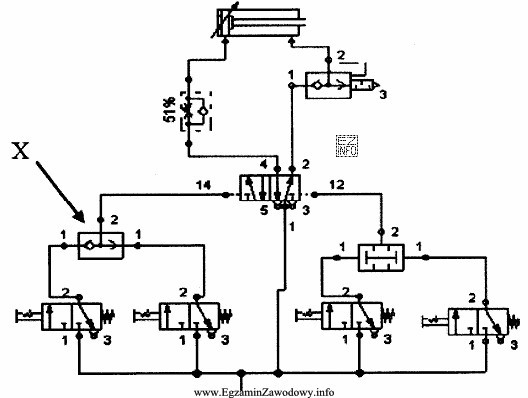

Dlaczego nie AND? Bramkę AND (koniunkcję) stosuje się wtedy, gdy wyjście ma się uaktywnić dopiero przy jednoczesnej obecności sygnału na wszystkich wymaganych wejściach. To typowy układ bezpieczeństwa/warunku współdziałania, np. dwa przyciski muszą zostać naciśnięte równocześnie. Jeśli na rysunku element X odpowiada za spełnienie warunku "wystarczy jeden sygnał", to nie jest to AND.
Dlaczego nie zawór dławiąco-zwrotny? Zawór dławiąco-zwrotny należy do elementów regulacji przepływu: w jednym kierunku dławi (ogranicza natężenie przepływu), a w przeciwnym zwykle umożliwia swobodniejszy przepływ przez obejście zwrotne. Nie realizuje on zależności logicznej "A lub B", tylko wpływa na prędkość siłownika/tempo napełniania i opróżniania objętości.
Dlaczego nie zawór odcinający? Zawór odcinający służy do zamykania/otwierania dopływu sprężonego powietrza (izolowanie fragmentu instalacji, serwis, bezpieczeństwo). Jego funkcją nie jest łączenie sygnałów z dwóch niezależnych torów w sensie logiki, lecz odcięcie medium.
- Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się "OR/AND", sprawdź, czy w układzie wystarczy jeden sygnał (OR), czy muszą wystąpić naraz dwa warunki (AND). Elementy dławiące i odcinające rozpoznawaj jako elementy przepływu, a nie logiki.
