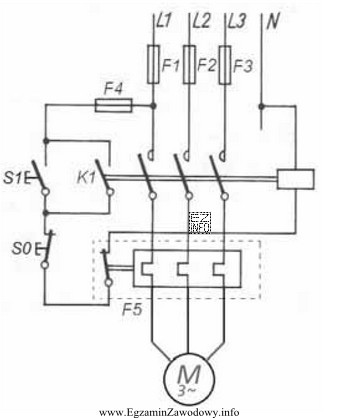

W układach sterowania silnikiem indukcyjnym trójfazowym stosuje się różne zabezpieczenia, z których każde ma inny cel. Odpowiedź "Zabezpiecza silnik przed skutkami przeciążeń." jest właściwa, ponieważ element oznaczony jako F5 w takich schematach bardzo często odpowiada za człon przeciążeniowy (np. przekaźnik termiczny/elektroniczny współpracujący ze stycznikiem).
Co to znaczy przeciążenie? To stan, w którym silnik pobiera prąd większy od znamionowego przez dłuższy czas, zwykle na skutek zbyt dużego obciążenia mechanicznego (np. zatarcie łożyska, zbyt duży opór na wale, przeciążona sprężarka lub wentylator). Taki prąd nie musi powodować natychmiastowego zadziałania zabezpieczenia zwarciowego, ale prowadzi do narastającego nagrzewania uzwojeń. Zabezpieczenie przeciążeniowe ma zadziałać z odpowiednią zwłoką, aby odłączyć silnik zanim dojdzie do przegrzania.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Chroni przed porażeniem prądem elektrycznym." Ochrona przeciwporażeniowa dotyczy bezpieczeństwa ludzi i realizuje się ją innymi środkami (np. właściwym uziemieniem, samoczynnym wyłączeniem zasilania, urządzeniami różnicowoprądowymi). Nie jest to podstawowa funkcja zabezpieczenia przeciążeniowego silnika.
- "Zabezpiecza silnik przed skutkami zwarć." Zwarcia są zjawiskiem gwałtownym i wymagają szybkiego odłączenia zasilania przez zabezpieczenia zwarciowe (np. bezpieczniki topikowe lub wyłączniki nadprądowe/wyłączniki silnikowe). Zabezpieczenie przeciążeniowe zwykle nie jest projektowane do przerywania prądów zwarciowych.
- "Chroni przed przepięciami w sieci." Ochrona przeciwprzepięciowa dotyczy ograniczania przepięć (łączeniowych i atmosferycznych) i realizuje się ją ogranicznikami przepięć. Jest to inna funkcja niż ochrona termiczna silnika przed przeciążeniem.
Na egzaminie warto zapamiętać praktyczną wskazówkę: zwarcie = szybkie odcięcie (zabezpieczenie zwarciowe), przeciążenie = odcięcie po czasie (zabezpieczenie przeciążeniowe). To rozróżnienie pomaga poprawnie dobierać i interpretować działanie aparatury w instalacjach, gdzie silniki napędzają urządzenia pomocnicze.
