KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2008



PYTANIE NR 6.

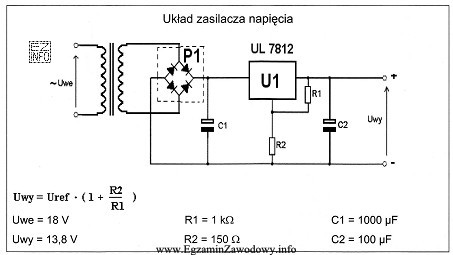

Jaką funkcję w układzie zasilacza pełni element oznaczony na rysunku jako U1?
Jaką funkcję w układzie zasilacza pełni element oznaczony
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element oznaczony na rysunku jako U1 to układ scalony UL 7812, który jest stabilizatorem napięcia. Jego zadaniem jest utrzymanie stałego napięcia wyjściowego na poziomie 12V niezależnie od zmian napięcia wejściowego i obciążenia. Pozostałe odpowiedzi nie pasują do funkcji tego elementu w układzie zasilacza.
