KWALIFIKACJA ELM5 - CZERWIEC 2023



PYTANIE NR 26.

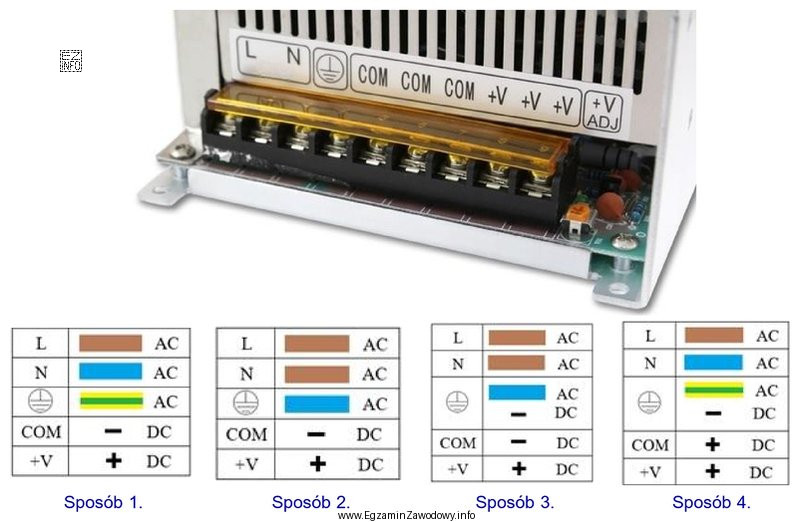

Który sposób przestawia podłączenie do zasilacza przewodu zasilającego AC i przewodu do zasilania kamery napięciem 12 V DC?
Który sposób przestawia podłączenie do zasilacza przewodu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując zdjęcie zasilacza i schematy podłączeń, poprawnym sposobem podłączenia przewodu zasilającego AC i przewodu do zasilania kamery napięciem 12 V DC jest Sposób 1. W tym sposobie przewód zasilający AC (L - faza, N - neutralny) jest podłączony do zacisków oznaczonych jako AC, a przewód zasilający kamerę (COM - wspólny, +V - dodatni) jest podłączony do zacisków oznaczonych jako COM i +V, co odpowiada standardowemu podłączeniu zasilacza do urządzeń niskonapięciowych.
