KWALIFIKACJA ELM2 - CZERWIEC 2020

Wyjaśnienie poprawnej odpowiedzi:

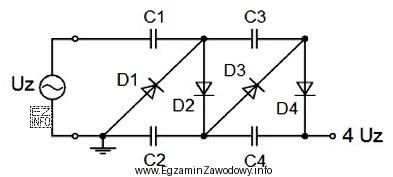

Schemat przedstawia układ powielacza napięcia, który jest rodzajem układu elektronicznego służącego do zwiększania wartości napięcia wejściowego. Charakterystyczna dla tego układu jest konfiguracja diod i kondensatorów, które w odpowiedni sposób są połączone, aby podczas jednej połówki cyklu zasilającego napięcie było magazynowane w kondensatorach, a podczas drugiej połówki - dodawane do napięcia wejściowego, co skutkuje zwiększeniem napięcia wyjściowego. Na schemacie widać cztery diody i cztery kondensatory, co wskazuje na układ powielający napięcie czterokrotnie, co jest zaznaczone jako "4 Uz" na wyjściu układu.
