W układach prostowniczych dioda jest elementem spolaryzowanym: przewodzi prąd zasadniczo w jednym kierunku (od anody do katody), a w kierunku przeciwnym blokuje przepływ. Dlatego podczas montażu kluczowe jest zgodne z projektem ustawienie kierunku diody na płytce oraz na schemacie.
Jeżeli w prostowniku (np. w układzie z kilkoma diodami lub w mostku) jedna dioda zostanie włączona odwrotnie, typowe skutki to:
- brak poprawnego prostowania (zaniżone lub pulsujące napięcie wyjściowe),
- zwarcie w jednej z połów okresu i przeciążenie transformatora,
- przepalanie bezpiecznika lub nadmierne nagrzewanie elementów,
- niewłaściwy kierunek przepływu prądu przez obciążenie.

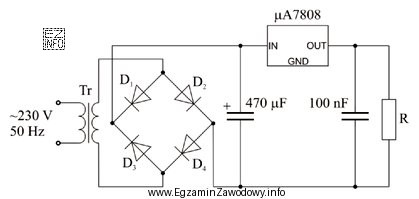

W tym zadaniu analizuje się schemat i sprawdza, czy dla każdej połówki napięcia wejściowego istnieje poprawna ścieżka przewodzenia przez odpowiednie diody, a pozostałe diody w danym momencie są spolaryzowane zaporowo. Dioda wskazana jako poprawna odpowiedź, czyli D2, jest tą, której kierunek na schemacie nie pasuje do wymaganej ścieżki przewodzenia w poprawnie działającym prostowniku.
Pozostałe odpowiedzi są błędne, ponieważ odpowiadają diodom włączonym zgodnie z oczekiwanym kierunkiem w danym układzie: ich polaryzacja umożliwia przepływ prądu wtedy, kiedy powinna przewodzić, oraz blokuje wtedy, kiedy powinna odcinać. Częsty błąd uczniów polega na patrzeniu wyłącznie na położenie diody (np. "po lewej" lub "po prawej"), zamiast prześledzenia połączeń i sprawdzenia, gdzie jest anoda i katoda względem źródła i obciążenia.
Wskazówka egzaminacyjna: jeśli masz wątpliwość, przeanalizuj osobno dodatnią i ujemną połówkę przebiegu wejściowego i narysuj (mentalnie) strzałkami, którędy płynie prąd. Dioda "odwrócona" przerwie tę ścieżkę albo stworzy niepożądane zwarcie.
