KWALIFIKACJA ELM2 - PAŹDZIERNIK 2016 (test 2)

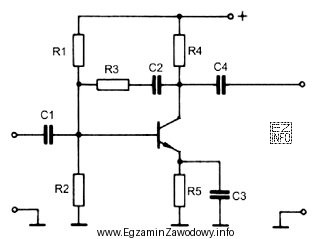

Odpowiedź "Sprzężenia zwrotnego." jest właściwa wtedy, gdy rezystor R3 znajduje się w gałęzi, która z wyjścia układu doprowadza sygnał z powrotem na jego wejście (bezpośrednio lub przez węzeł sumujący). Taki element tworzy pętlę sprzężenia zwrotnego, a jej głównym celem jest kontrola zachowania układu: stabilizacja pracy, zmniejszenie wrażliwości na rozrzuty elementów oraz ograniczenie niepożądanego "rozbiegania" parametrów (np. zbyt dużego wzmocnienia, przesterowania, wzbudzeń).

Dlaczego nie są poprawne pozostałe odpowiedzi?

• "Stabilizacji napięcia." — stabilizacja napięcia jest typowo kojarzona z układami odniesienia, stabilizatorami, diodami Zenera lub pętlą regulacji zaprojektowaną specjalnie do utrzymania stałego napięcia na wyjściu. Sam rezystor rzadko jest elementem "stabilizującym napięcie" w sensie regulatora; częściej bywa częścią dzielnika, polaryzacji lub właśnie sprzężenia.
• "Ogranicznika prądu." — rezystor ogranicza prąd, gdy jest włączony szeregowo z obciążeniem/gałęzią, w której ma płynąć ograniczony prąd (np. LED, baza tranzystora, wejście). Jeżeli R3 jest w gałęzi powrotu sygnału z wyjścia na wejście, to jego podstawowa funkcja jest inna niż typowy rezystor szeregowy ograniczający prąd.
• "Regulatora wzmocnienia." — regulacja wzmocnienia może być skutkiem zastosowania elementów w sprzężeniu zwrotnym, ale sformułowanie "regulator" sugeruje element nastawny (np. potencjometr) lub osobny układ regulacji. W typowych zadaniach egzaminacyjnych rezystor oznaczony jako R3 w pętli feedback identyfikuje się przede wszystkim jako element sprzężenia zwrotnego, a nie "regulator".

Wskazówka egzaminacyjna: aby rozpoznać sprzężenie zwrotne, śledź połączenia od wyjścia do wejścia. Jeżeli istnieje gałąź wracająca z wyjścia do węzła wejściowego (często przez rezystor(y)), to właśnie ona realizuje sprzężenie zwrotne.
