W wyłączniku instalacyjnym nadprądowym działają zwykle dwa niezależne człony wyzwalające:
- wyzwalacz elektromagnetyczny (cewka/elektromagnes) – reaguje na zwarcia, czyli nagłe skokowe wzrosty prądu do bardzo dużych wartości; zadziałanie jest praktycznie natychmiastowe,
- wyzwalacz termiczny (bimetal) – reaguje na przeciążenia, czyli dłużej trwające przekroczenia prądu znamionowego; potrzebuje czasu na nagrzanie i odkształcenie.

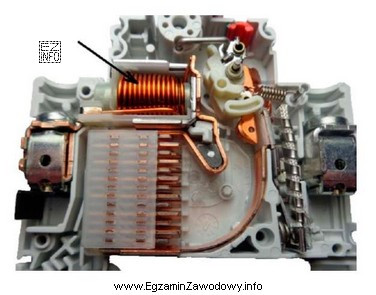

Na ilustracji strzałka wskazuje cewkę nawiniętą grubym drutem. Gdy pojawia się zwarcie, duży prąd przepływający przez cewkę tworzy silne pole magnetyczne, które mechanicznie uruchamia wyzwolenie i powoduje szybkie rozłączenie styków. Dlatego poprawne jest stwierdzenie: "Reaguje na zwarcia."
Dlaczego pozostałe odpowiedzi nie pasują do wskazanego elementu?
- "Gasi łuk elektryczny." – gaszenie łuku realizuje głównie komora gaszeniowa (pakiet płytek), widoczna jako zestaw blaszek; nie jest to funkcja cewki.
- "Zapewnia napęd styków." – napęd i zatrzask styków to rola mechanizmu dźwigniowego i sprężyn, a nie wyzwalacza elektromagnetycznego.
- "Reaguje na przeciążenia." – za przeciążenia odpowiada termobimetal, który nagrzewa się przy długotrwałym nadmiernym prądzie i dopiero wtedy wyzwala mechanizm.
Wskazówka egzaminacyjna: jeżeli w środku wyłącznika widzisz cewkę, myśl "zwarcie i szybko". Jeżeli widzisz bimetal, myśl "przeciążenie i czas".
