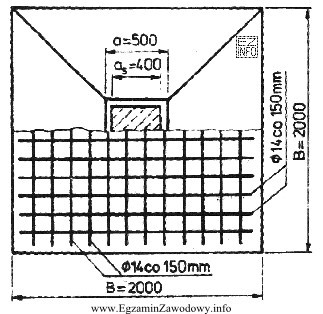

Aby poprawnie wyznaczyć liczbę prętów Ø14 mm w stopie fundamentowej, nie wystarczy znać samą średnicę pręta. Kluczowa jest dokumentacja rysunkowa: pokazuje ona, w jakim układzie (kierunek/kierunki) pręty są ułożone, na jakim obszarze stopy oraz z jakim rozstawem.
Typowa procedura jest następująca:
- Krok 1: Odczyt z rysunku – ustal, czy pręty Ø14 są w jednym kierunku, czy tworzą siatkę w dwóch prostopadłych kierunkach, oraz czy występuje jedna czy więcej warstw.
- Krok 2: Ustal długość/liczbę pól – z wymiarów stopy (i ewentualnych odsunięć wynikających z otuliny lub stref bez zbrojenia, jeśli są oznaczone) określ odcinek, na którym pręty są rozmieszczone.
- Krok 3: Oblicz liczbę prętów z rozstawu – najczęstszy błąd to policzenie liczby odstępów zamiast liczby prętów. Jeśli na odcinku występuje n odstępów, to prętów zwykle jest n+1 (bo są pręty skrajne). Rysunek może też pokazywać pręty skrajne w inny sposób (np. zagęszczenie), co trzeba uwzględnić.
- Krok 4: Zsumuj zgodnie z układem – jeśli Ø14 występuje w dwóch kierunkach, liczysz pręty osobno dla każdego kierunku i sumujesz. Jeśli Ø14 jest tylko w jednym kierunku, nie dodajesz drugiego kierunku "z rozpędu".
W tym zadaniu, po poprawnym odczytaniu danych z rysunku i wykonaniu obliczeń liczby prętów z rozstawu, wynik daje 24 pręty.
Dlaczego pozostałe odpowiedzi są błędne? Warto je powiązać z typowymi pomyłkami:
- "14" bywa skutkiem policzenia tylko jednego kierunku siatki albo przyjęcia liczby pól/odstępów zamiast liczby prętów.
- "12" często wynika z nieuwzględnienia prętów skrajnych (błąd "+1") lub z błędnego odczytania rozstawu (np. pomylenia 12 cm z 12 sztukami).
- "28" może pojawić się, gdy ktoś doda pręty z niewłaściwej warstwy albo błędnie zinterpretuje zagęszczenia/zakres zbrojenia i doliczy pręty, których rysunek nie przewiduje.
Wskazówka egzaminacyjna: zawsze sprawdź, czy liczysz liczbę prętów Ø14 (a nie wszystkich prętów w stopie) oraz czy rysunek nie rozróżnia prętów w różnych kierunkach i warstwach.
