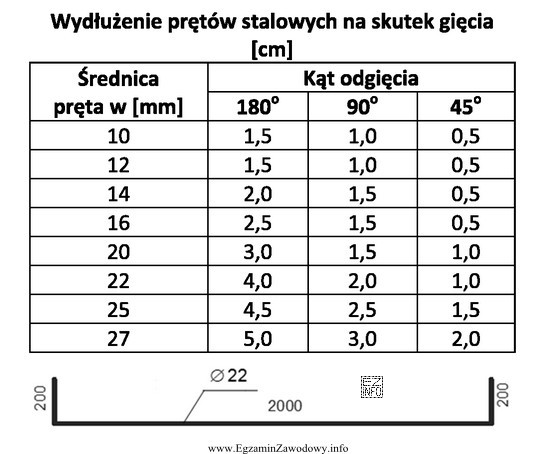

Aby obliczyć całkowitą długość pręta zbrojeniowego po wygięciu, liczy się tzw. długość rozwinięcia, czyli długość pręta "po osi", jaką trzeba przyjąć do cięcia przed gięciem. W praktyce nie jest to zawsze prosta suma wymiarów zewnętrznych kształtu, bo gięcia zmieniają relację między długościami odcinków prostych a fragmentami łukowymi.
Typowa procedura jest następująca:
- Krok 1: Odczytaj z rysunku wszystkie odcinki proste pręta (między punktami gięcia) i zanotuj ich długości w mm.
- Krok 2: Sprawdź w tabeli, jak należy uwzględnić gięcia dla danego kształtu (najczęściej zależy to od średnicy pręta, promienia gięcia i kąta gięcia). Tabela może podawać gotowe dodatki/odjęcia lub sposób liczenia fragmentów łuków.
- Krok 3: Zsumuj odcinki proste oraz dolicz/odejmij wartości wynikające z tabeli dla wszystkich gięć występujących w pręcie.
- Krok 4: Sprawdź rachunki: liczba gięć, jednostki (mm) i to, czy żadnego odcinka nie pominięto.
Wynik 2 440 mm jest poprawny, ponieważ odpowiada sumie odcinków z rysunku skorygowanej o wpływ gięć zgodnie z tabelą. Pozostałe propozycje (2 420 mm, 2 460 mm, 2 480 mm) są typowe dla błędów: pominięcia jednej korekty tabelarycznej, dodania jej dwa razy albo pomylenia wymiaru "po obrysie" z długością "po osi" pręta.
Wskazówka egzaminacyjna: po obliczeniu wyniku wykonaj szybkie porównanie z "samą sumą odcinków prostych". Jeśli wynik jest identyczny, a pręt ma gięcia, to jest to sygnał, że prawdopodobnie nie uwzględniono tabeli lub promieni gięcia.
