KWALIFIKACJA BUD19 - CZERWIEC 2014 (test 2)



PYTANIE NR 31.
Jaką metodę należy zastosować do obliczenia pola powierzchni dowolnej działki ewidencyjnej w przedstawionym dzienniku?

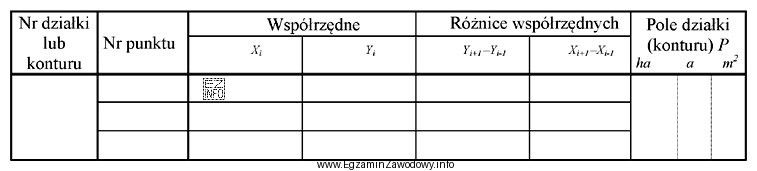

Ilustracja przedstawia tabelę związaną z obliczeniami geodezyjnymi, prawdopodobnie używaną w kontekście egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metodę analityczną stosuje się, gdy pole działki wyznacza się z danych liczbowych (np. współrzędnych punktów granicznych) zapisanych w dokumentacji/dzienniku. Metoda mechaniczna wymaga planimetru i mapy, graficzna bazuje na odczycie z rysunku, a kombinowana łączy podejścia, gdy część danych jest liczbowo, a część z rysunku.

Pełne wyjaśnienie:

W geodezji metoda analityczna wyznaczania pola polega na obliczeniu powierzchni z danych liczbowych. Typowym przykładem są współrzędne punktów granicznych wielokąta działki: na ich podstawie można zastosować wzory na pole wielokąta (np. zależności oparte o współrzędne kolejnych wierzchołków). Dlatego odpowiedź "Analityczną." jest właściwa, gdy "dziennik" zawiera informacje umożliwiające obliczenie pola w sposób rachunkowy.

Dlaczego pozostałe odpowiedzi nie pasują jako właściwa metoda w takim ujęciu?

  • "Mechaniczną." – metoda mechaniczna odnosi się do pomiaru pola z rysunku (mapy) przy użyciu przyrządu, np. planimetru. Nie jest to obliczanie z danych liczbowych z dziennika, lecz pomiar na materiale graficznym.
  • "Graficzną." – metoda graficzna opiera się na odczycie/wyznaczeniu pola z przedstawienia graficznego (np. podział na figury, siatka kwadratów, pomiar z planu). Jest mniej dokładna i zależy od skali oraz jakości rysunku.
  • "Kombinowaną." – metoda kombinowana łączy elementy podejścia analitycznego i graficznego/mechanicznego (np. część powierzchni liczona z danych, część domierzana z mapy). Stosuje się ją wtedy, gdy dane są niepełne lub mieszane, a nie wtedy, gdy komplet informacji pozwala wykonać obliczenia wprost.

Wskazówka egzaminacyjna: najpierw odpowiedz sobie, czy w materiałach masz współrzędne/miary liczbowe (wtedy analitycznie), czy tylko rysunek/mapę (wtedy graficznie lub mechanicznie). To rozróżnienie zwykle rozstrzyga wybór metody.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest metoda analityczna wyznaczania pola działki?
To sposób obliczenia pola z danych liczbowych, najczęściej ze współrzędnych punktów granicznych wielokąta. Zamiast mierzyć pole na mapie, wykonuje się rachunki według odpowiednich wzorów, co zwykle daje większą dokładność i łatwiejszą kontrolę błędów.
Dlaczego do pola działki często wybiera się metodę analityczną?
Bo gdy masz współrzędne punktów granicznych, pole można policzyć jednoznacznie i powtarzalnie. Wynik nie zależy od jakości wydruku mapy ani od skali, jak w metodach graficznych. Łatwo też sprawdzić, czy punkty są w prawidłowej kolejności i czy figura się domyka.
Co oznacza metoda mechaniczna obliczania pola w geodezji?
Metoda mechaniczna polega na pomiarze pola z rysunku (np. z mapy) przy użyciu przyrządu takiego jak planimetr. To nie jest obliczenie ze współrzędnych, tylko odczyt/pomiar na materiale kartograficznym, zależny od skali i jakości odwzorowania.
Jak działa planimetr i kiedy się go stosuje?
Planimetr to przyrząd, który pozwala wyznaczyć pole figury przez obrysowanie jej konturu na mapie/planie. Stosuje się go w pracy z materiałem graficznym, gdy nie ma pełnych danych liczbowych. W praktyce wymaga poprawnej skali i starannego prowadzenia końcówki po obwodzie.
Co to jest metoda graficzna wyznaczania pola działki?
To wyznaczenie pola na podstawie rysunku, np. przez podział na proste figury, użycie siatki kwadratów lub pomiar z planu. Metoda bywa szybka, ale jej dokładność jest ograniczona przez skalę mapy, grubość linii i błędy odczytu.
Kiedy stosuje się metodę kombinowaną obliczania pola?
Gdy dostępne dane są mieszane: część informacji jest liczbowa (np. miary, współrzędne), a część tylko graficzna (np. fragment z mapy). Wtedy część pola liczy się analitycznie, a brakujące elementy uzupełnia z rysunku. To podejście wymaga kontroli dokładności obu składowych.
Jakie dane są potrzebne do obliczenia pola metodą analityczną?
Najczęściej potrzebujesz współrzędnych kolejnych punktów granicznych działki (w odpowiedniej kolejności) albo innych danych umożliwiających obliczenie pól składowych. Kluczowe jest, aby figura była domknięta, a punkty opisane jednoznacznie, bo błędna kolejność wierzchołków daje błędne pole.
Jak odróżnić w zadaniu metodę analityczną od graficznej?
Sprawdź, co jest "nośnikiem informacji". Jeśli masz liczby (współrzędne, miary, zestawienia) i da się wykonać rachunki, to jest metoda analityczna. Jeśli masz głównie rysunek/mapę i pole ma wynikać z odczytu lub pomiaru na planie, to metoda graficzna/mechaniczna.
Czy metoda graficzna jest wystarczająca do obliczeń ewidencyjnych?
Może być używana pomocniczo, ale zwykle ma mniejszą dokładność niż obliczenia analityczne ze współrzędnych. W zadaniach egzaminacyjnych często oczekuje się wyboru metody dającej wynik oparty na danych liczbowych, bo łatwiej go zweryfikować i jest mniej zależny od skali oraz jakości mapy.
Jakie błędy najczęściej popełnia się przy wyborze metody obliczania pola?
Częsty błąd to wybór metody "z przyzwyczajenia" bez analizy, jakie dane są podane. Uczniowie mylą też planimetr (mechaniczna) z obliczeniami ze współrzędnych (analityczna). Innym problemem jest pomijanie, że metody graficzne zależą od skali, a analityczne od poprawnej kolejności punktów.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Metodę analityczną stosuje się, gdy pole działki wyznacza się z danych liczbowych (np. współrzędnych punktów granicznych) zapisanych w dokumentacji/dzienniku."
