KWALIFIKACJA ELM5 - CZERWIEC 2023



PYTANIE NR 13.

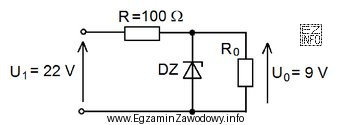

Jaką najmniejszą moc znamionową powinien posiadać rezystor R wykorzystany w przedstawionym na schemacie stabilizatorze napięcia?
Jaką najmniejszą moc znamionową powinien posiadać rezystor R wykorzystany w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby określić najmniejszą moc znamionową rezystora R w stabilizatorze napięcia, należy obliczyć moc wydzielaną na rezystorze. Najpierw obliczamy napięcie na rezystorze (UR), które wynosi 13 V. Następnie obliczamy prąd płynący przez rezystor (IR), który wynosi 0.13 A. Moc wydzielana na rezystorze (PR) wynosi 1.69 W. Najbliższą wyższą wartością mocy znamionowej rezystora jest 2 W, co jest poprawną odpowiedzią.
