Podział pomp wirowych według kierunku przepływu w wirniku jest jednym z podstawowych kryteriów identyfikacji na schematach i rysunkach. Pompa diagonalna (nazywana też pompą o przepływie mieszanym) powoduje, że ciecz przechodzi przez wirnik w sposób pośredni między przepływem osiowym i promieniowym: na wylocie z wirnika składowa prędkości ma jednocześnie kierunek osiowy i promieniowy.

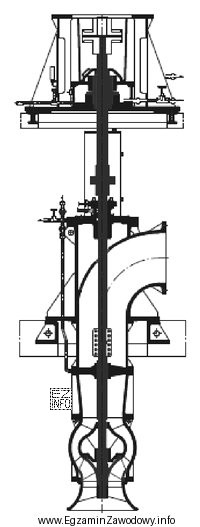

Dlatego odpowiedź "Diagonalną." jest właściwa, gdy schemat przedstawia przepływ "ukośnie" względem osi pompy (nie równolegle do osi, ale też nie wyłącznie od środka na zewnątrz prostopadle do osi).
Dlaczego pozostałe odpowiedzi nie pasują:
- "Nurkikową." – to nie jest standardowa kategoria w tym zestawie podziału według kierunku przepływu (osiowa/promieniowa/diagonalna). W praktyce spotyka się określenia typu pompy związane z zabudową (np. zanurzeniowa), ale to inny klucz klasyfikacji niż kierunek przepływu w wirniku.
- "Osiową." – w pompie osiowej przepływ jest zasadniczo równoległy do osi obrotu; schemat powinien pokazywać strugę prowadzoną wzdłuż osi, bez wyraźnej składowej promieniowej dominującej na wylocie z wirnika.
- "Promieniową." – w pompie promieniowej ciecz jest odrzucana od środka wirnika na zewnątrz, a kierunek przepływu ma dominującą składową promieniową (prostopadłą do osi). Gdy na schemacie przepływ jest ukośny, a nie czysto "na zewnątrz", jest to typowe rozróżnienie na korzyść pompy diagonalnej.
Wskazówka egzaminacyjna: najpierw ustal na rysunku, czy struga płynie wzdłuż osi, od środka na zewnątrz, czy ukośnie. Dopiero potem dopasuj nazwę typu pompy. To zmniejsza ryzyko wyboru nawykowego.
