KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 2)



PYTANIE NR 4.
Jaką wartość natężenia ma znamionowy prąd różnicowy wyłącznika różnicowoprądowego, którego tabliczkę znamionową przedstawiono na rysunku?

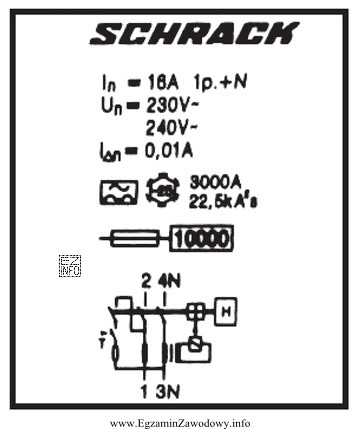

Ilustracja przedstawia tabliczkę znamionową wyłącznika różnicowoprądowego marki Schrack.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Znamionowy prąd różnicowy wyłącznika RCD oznacza się jako IΔn i podaje w amperach lub miliamperach.
Na tabliczce znamionowej z rysunku wartość IΔn wynosi 0,01 A (czyli 10 mA). Pozostałe wartości dotyczą innych parametrów: prądu znamionowego In (16 A, 25 A) lub kA.

Pełne wyjaśnienie:

W wyłączniku różnicowoprądowym (RCD) kluczowym parametrem bezpieczeństwa jest znamionowy prąd różnicowy, oznaczany najczęściej jako IΔn. Jest to wartość prądu upływu (różnicy prądów w przewodach roboczych), przy której aparat powinien zadziałać i odłączyć zasilanie.

Jeżeli z tabliczki znamionowej odczytujesz 0,01 A, to jest to właśnie znamionowy prąd różnicowy: 0,01 A = 10 mA. Taka wartość bywa stosowana tam, gdzie wymagana jest zwiększona czułość ochrony (w zależności od projektu i przeznaczenia obwodu).

Dlaczego pozostałe odpowiedzi są błędne?

  • "16 A" i "25 A" to typowe wartości prądu znamionowego In (obciążalności prądowej aparatu). Określają, jaki prąd może długotrwale płynąć przez wyłącznik bez jego przeciążania, ale nie mówią nic o czułości różnicowej.
  • "3 kA" jest podane w kiloamperach i dotyczy parametrów związanych z zwarciami (np. zdolności łączeniowej/wytrzymałości zwarciowej w zależności od oznaczeń na aparacie). To inna wielkość fizyczna i inna rola eksploatacyjna niż IΔn.

Wskazówka egzaminacyjna: szukaj na tabliczce symbolu IΔn (czasem z dopiskiem mA). Nie myl go z In (A) ani z wartościami zwarciowymi (kA). Najpierw identyfikuj symbol parametru, dopiero potem jego wartość.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest znamionowy prąd różnicowy IΔn w RCD?
IΔn to wartość prądu różnicowego (upływu), przy której wyłącznik różnicowoprądowy powinien zadziałać i odłączyć obwód. Parametr ten jest kluczowy dla ochrony przeciwporażeniowej i jest podawany zwykle w A lub mA (np. 0,03 A = 30 mA).
Jak odczytać IΔn z tabliczki znamionowej wyłącznika różnicowoprądowego?
Najpierw znajdź na obudowie/tabliczce symbol IΔn (czasem zapisany jako prąd różnicowy w mA). Dopiero obok tego symbolu odczytaj wartość liczbową. Nie sugeruj się samymi liczbami, bo na tabliczce są też inne parametry, np. In w amperach.
Jaka jest różnica między In a IΔn na wyłączniku RCD?
In to prąd znamionowy, czyli prąd, jaki aparat może przewodzić w normalnej pracy (np. 16 A, 25 A). IΔn to czułość różnicowa, czyli prąd upływu powodujący zadziałanie (np. 0,01 A lub 0,03 A). To różne parametry o innym znaczeniu.
Dlaczego na tabliczce RCD pojawia się wartość w kA, np. 3 kA?
Wartości w kA dotyczą parametrów związanych ze zwarciami (np. zdolności łączeniowej lub odporności zwarciowej – zależnie od oznaczeń producenta). Nie jest to prąd różnicowy. Jeśli pytanie dotyczy IΔn, szukaj wartości w A/mA przy symbolu prądu różnicowego.
Czy 0,01 A to to samo co 10 mA?
Tak. To przeliczenie jednostek: 1 A = 1000 mA, więc 0,01 A = 10 mA. Na egzaminie warto szybko przeliczać A na mA, bo producenci mogą podawać czułość RCD w różnych jednostkach.
Jakie wartości IΔn najczęściej spotyka się w instalacjach?
W praktyce spotyka się różne czułości, zależnie od funkcji obwodu i projektu: m.in. wartości rzędu kilkunastu lub kilkudziesięciu mA dla ochrony dodatkowej oraz większe wartości dla ochrony przeciwpożarowej. Na egzaminie zawsze kieruj się oznaczeniem IΔn na tabliczce, nie "typową" wartością.
Czy wyłącznik różnicowoprądowy chroni przed przeciążeniem tak jak "S-ka"?
Typowy RCD odpowiada głównie za wykrywanie prądu różnicowego (upływu). Ochrona przed przeciążeniem i zwarciem jest realizowana przez zabezpieczenia nadprądowe lub przez aparat zintegrowany (RCBO). Dlatego na tabliczce możesz widzieć różne parametry dla różnych funkcji aparatu.
Kiedy w zadaniu myli się 16 A lub 25 A z prądem różnicowym?
Najczęściej wtedy, gdy zdający patrzy tylko na "duże liczby" na tabliczce i nie identyfikuje symbolu parametru. 16 A i 25 A to zwykle In (obciążalność prądowa), a prąd różnicowy bywa mniejszy (np. 0,01 A). Zasada: najpierw symbol, potem wartość.
Jakie oznaczenie na aparacie wskazuje, że to wyłącznik różnicowoprądowy?
Wskazówką jest obecność parametru IΔn (czułość różnicowa) oraz zwykle przycisku testu (często opisanego jako "T"/"TEST"). Dokładne symbole zależą od producenta, ale IΔn jest kluczowe: bez niego nie da się określić czułości różnicowej aparatu.
Jak przygotować się do zadań z odczytu tabliczek znamionowych na egzamin?
Ćwicz rozpoznawanie symboli: In, IΔn, wartości w kA, oznaczenia napięcia i typu aparatu. Najlepiej pracować na zdjęciach/kartach katalogowych różnych producentów. Na egzaminie czytaj oznaczenia "symbol → wartość → jednostka", a nie odwrotnie.
info

Około 59% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że znamionowy prąd różnicowy wyłącznika RCD oznacza się jako IΔn i podaje w amperach lub miliamperach.Na tabliczce znamionowej z rysunku wartość IΔn wynosi 0,01 A (czyli 10 mA).

Źródła:

  • IEC 61008-1, Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs) – ogólne wymagania i oznaczenia
  • IEC 61009-1, Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs) – ogólne wymagania i oznaczenia

Materiały:

  • Instrukcje i karty katalogowe producentów wyłączników różnicowoprądowych (opis oznaczeń na tabliczce znamionowej)
  • Podręczniki z podstaw elektrotechniki i ochrony przeciwporażeniowej (RCD, prąd różnicowy, zasada działania)
  • Materiały szkoleniowe SEP dotyczące ochrony przeciwporażeniowej i aparatury zabezpieczeniowej
