W miliamperomierzu analogowym wynik nie zawsze jest równy liczbie odczytanej z tarczy. Kluczowe są dwie informacje: maksimum skali (tu 250) oraz wybrany zakres ustawiony gniazdem/przełącznikiem (tu 400 mA). Odczyt z tarczy jest więc "surowy" i bywa tylko ułamkiem pełnego zakresu.

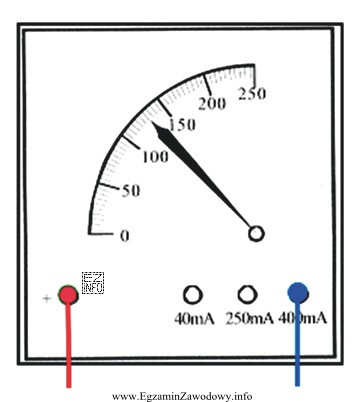

Krok 1: odczyt ze skali. Wskazówka znajduje się na wartości 130 (trzecia mała działka za 100, przy działce elementarnej 10).
Krok 2: identyfikacja skali i zakresu. Skala tarczy kończy się na 250, ale przewód jest wpięty do gniazda 400 mA, więc pełne wychylenie wskazówki odpowiada 400 mA.
Krok 3: przeliczenie proporcjonalne.
wartość rzeczywista = (odczyt ze skali / maksimum skali) × zakres
czyli: (130 / 250) × 400 mA = 0,52 × 400 mA = 208 mA.
Dlaczego pozostałe odpowiedzi są błędne?
- 130 mA – to typowy błąd polegający na potraktowaniu liczby z tarczy jako wyniku, bez uwzględnienia, że zakres wynosi 400 mA, a nie 250 mA.
- 170 mA – taki wynik mógłby wyjść z błędnego odczytu wskazówki (np. przesunięcia o kilka działek) albo z przypadkowego przeliczenia; nie odpowiada proporcji 130/250.
- 106 mA – odpowiadałoby innemu przeliczeniu (np. innemu zakresowi lub innej skali) i wynika z pomylenia gniazda zakresu albo zastosowania niewłaściwego współczynnika.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy zakres przyrządu jest równy końcowi skali. Jeśli nie, licz proporcją. To szczególnie ważne w pomiarach prądów w automatyce i ochronie katodowej, gdzie dobór zakresu jest częścią poprawnego pomiaru.
