KWALIFIKACJA ELE2 - CZERWIEC 2022 (test 2)



PYTANIE NR 34.

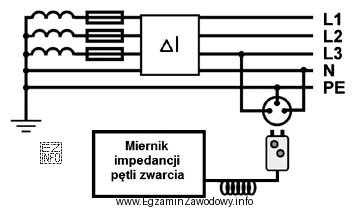

Którą funkcję pomiarową powinien posiadać miernik, aby można było wyznaczyć impedancję pętli zwarcia w układzie przedstawionym na schemacie?
Ilustracja przedstawia schemat elektryczny związany z pomiarem impedancji pętli zwarcia, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar impedancji pętli zwarcia dla ochrony przeciwporażeniowej wykonuje się w pętli L–PE.
Gdy w obwodzie jest wyłącznik różnicowoprądowy, standardowy test L–PE może wytworzyć prąd różnicowy i wyzwolić RCD.
Dlatego potrzebna jest funkcja pętli L–PE w trybie "RCD", czyli Z L-PE(RCD).

Pełne wyjaśnienie:

Impedancja pętli zwarcia jest mierzona po to, aby ocenić warunki samoczynnego wyłączenia zasilania przy zwarciu doziemnym (np. gdy przewód fazowy zetknie się z częścią dostępną połączoną z PE). W takim przypadku prąd zwarciowy płynie typowo pętlą L → PE, a nie między L i N ani między dwiema fazami.

W obwodach zabezpieczonych wyłącznikiem różnicowoprądowym (RCD) pojawia się dodatkowy problem praktyczny: RCD porównuje prąd wypływający przewodem fazowym/przewodami fazowymi z prądem wracającym przewodem neutralnym. Jeżeli część prądu popłynie przewodem ochronnym PE, powstaje prąd różnicowy. Standardowy pomiar pętli zwarcia L–PE wymusza przepływ prądu testowego właśnie z L do PE, co RCD może potraktować jak prąd upływu i zadziałać, przerywając pomiar.

Dlatego w miernikach instalacji stosuje się specjalny tryb pomiaru pętli zwarcia przeznaczony do obwodów z RCD: "Z L-PE(RCD)". Jest to funkcja realizująca pomiar w taki sposób, aby nie doprowadzić do wyzwolenia RCD (np. poprzez odpowiednio mały prąd testowy lub charakter impulsu).

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Z L-N" dotyczy impedancji między przewodem fazowym a neutralnym. To inny tor prądowy niż pętla zwarcia do przewodu ochronnego i nie weryfikuje bezpośrednio warunków zwarcia L–PE.
  • "Z L-PE" jest poprawnym wyborem w obwodach bez RCD, ale w układzie ze schematu (RCD w torze L i N, PE omijający RCD) może spowodować zadziałanie wyłącznika i uniemożliwić pomiar.
  • "Z L-L" opisuje pomiar międzyfazowy. W praktyce nie odnosi się do typowego sprawdzenia ochrony przeciwporażeniowej w jednofazowym obwodzie gniazda z L, N i PE.

Na egzaminie warto zapamiętać regułę: jeśli w obwodzie jest RCD, do pomiaru pętli zwarcia wybiera się tryb pętli L–PE w wersji dla RCD, aby nie wyzwolić zabezpieczenia podczas testu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest impedancja pętli zwarcia i po co się ją mierzy?
Impedancja pętli zwarcia opisuje "opór" (w sensie impedancji) toru, którym popłynie prąd przy zwarciu, najczęściej w pętli L–PE. Mierzy się ją, aby sprawdzić, czy przy uszkodzeniu prąd zwarciowy będzie na tyle duży, by zadziałało zabezpieczenie i szybko odłączyło zasilanie.
Dlaczego obecność RCD utrudnia standardowy pomiar pętli zwarcia L–PE?
RCD wykrywa różnicę prądów między przewodem fazowym a neutralnym. Podczas standardowego testu L–PE część prądu pomiarowego płynie do PE (który omija RCD), więc RCD "widzi" prąd różnicowy jak przy upływie i może wyłączyć obwód, przerywając pomiar.
Co oznacza funkcja Z L-PE(RCD) w mierniku instalacji?
To tryb pomiaru impedancji pętli zwarcia w pętli L–PE przeznaczony do obwodów chronionych RCD. Miernik realizuje test tak, aby nie wyzwolić wyłącznika różnicowoprądowego (np. przez zastosowanie bardzo małego prądu testowego lub odpowiedniej metody impulsowej).
Czy pomiar Z L-N jest tym samym co impedancja pętli zwarcia L–PE?
Nie. Z L-N dotyczy toru między przewodem fazowym i neutralnym, a typowa pętla zwarcia ochronna w kontekście porażenia to L–PE (z udziałem przewodu ochronnego i uziemień). Z L-N może być użyteczny diagnostycznie, ale nie zastępuje pomiaru L–PE dla ochrony.
Kiedy stosuje się pomiar Z L-L i czego on dotyczy?
Pomiar Z L-L dotyczy impedancji między dwiema fazami w układzie trójfazowym. Stosuje się go w diagnostyce obwodów międzyfazowych, ale nie jest to podstawowy pomiar do oceny pętli zwarcia L–PE dla ochrony przeciwporażeniowej w obwodach gniazd jednofazowych.
Czy można na czas pomiaru wyłączyć RCD, żeby zrobić zwykłe Z L-PE?
W praktyce serwisowej takie podejście jest ryzykowne i nie powinno być traktowane jako standard, bo obniża poziom bezpieczeństwa w badanym obwodzie. Właściwe jest użycie trybu pętli zwarcia przeznaczonego do obwodów z RCD, czyli Z L-PE(RCD), aby wykonać pomiar bez obchodzenia ochrony.
Jak rozpoznać na schemacie, że trzeba użyć trybu dla RCD?
Sygnałem jest obecność symbolu wyłącznika różnicowoprądowego (często opisywanego jako ΔI) w torze przewodów fazowych i neutralnego, przy jednoczesnym pominięciu przewodu PE przez ten aparat. Gdy pomiar odbywa się "za RCD", trzeba dobrać funkcję pomiarową zgodną z obwodami RCD.
Jakie błędy najczęściej popełnia się przy doborze funkcji pomiaru pętli zwarcia?
Najczęstsze pomyłki to wybór Z L-N zamiast L–PE (bo "też jest pętla"), wybór zwykłego Z L-PE mimo obecności RCD (co kończy się jego zadziałaniem) oraz wybór Z L-L tylko dlatego, że na schemacie widać układ trójfazowy, mimo że pomiar dotyczy gniazda jednofazowego.
Dlaczego przewód PE na schemacie omija RCD i czemu to ważne w pomiarach?
PE nie powinien być prowadzony przez RCD, bo jest przewodem ochronnym i jego zadaniem jest zapewnienie bezpiecznej drogi dla prądów uszkodzeniowych. To ominięcie powoduje jednak, że prąd testowy płynący do PE tworzy prąd różnicowy, co może wyzwolić RCD przy standardowym pomiarze L–PE.
Jak przygotować się do pytań egzaminacyjnych o pomiary w obwodach z RCD?
Warto opanować trzy rzeczy: (1) co mierzy pętla L–PE, (2) jak RCD reaguje na prąd płynący do PE, (3) jakie funkcje miernika odpowiadają konkretnym pętlom (L-N, L-PE, L-L) oraz czym różni się tryb L-PE(RCD) od zwykłego L-PE.
info

Statystycznie 32% uczniów zna prawidłową odpowiedź. bardzo trudne

Źródła:

  • PN-HD 60364-6:2016-07 (lub nowsza), Instalacje elektryczne niskiego napięcia — Część 6: Sprawdzanie (rozdziały dot. badań i pomiarów instalacji, w tym pętli zwarcia)
  • IEC 61557-3:2019, Electrical safety in low voltage distribution systems up to 1000 V AC and 1500 V DC — Equipment for testing, measuring or monitoring of protective measures — Part 3: Loop impedance
  • PN-EN 61557-3 (aktualne wydanie), Bezpieczeństwo elektryczne w sieciach rozdzielczych niskiego napięcia — Przyrządy do badań środków ochrony — Część 3: Impedancja pętli

Materiały:

  • Normy/standardy dotyczące badań instalacji niskonapięciowych i wymagań dla przyrządów pomiarowych (część o impedancji pętli)
  • Instrukcje obsługi mierników instalacji elektrycznych (opis trybu pętli zwarcia dla obwodów z RCD)
  • Podręczniki i skrypty z pomiarów ochronnych instalacji elektrycznych (pomiary pętli zwarcia, RCD, PE)
