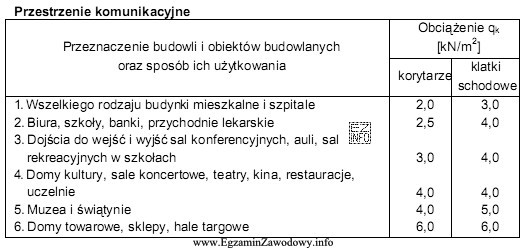

W zadaniu trzeba wybrać obciążenie zmienne charakterystyczne (czyli obciążenie użytkowe) dla klatki schodowej w przychodni lekarskiej na podstawie podanej tabeli. Tego typu tabela (zwykle zaczerpnięta z norm projektowych lub zestawień dydaktycznych) przypisuje wartości obciążeń do:
- funkcji budynku (np. mieszkalny, biurowy, użyteczności publicznej),
- rodzaju przestrzeni/elementu (np. pokoje, korytarze, schody, magazyny).
Klatka schodowa w obiekcie, w którym występuje ruch wielu użytkowników (np. pacjentów i personelu), jest traktowana jako strefa wymagająca przyjęcia odpowiednio większego obciążenia niż pomieszczenia o małym natężeniu ruchu. Dlatego poprawna jest wartość 4,0 kN/m2, jeśli tak wynika z tabeli przypisanej do tej kategorii.
Dlaczego pozostałe wartości są błędne w tym kontekście?
- 2,0 kN/m2 – często spotykane dla mniej obciążonych stref (np. mieszkalnych) i może zaniżać przyjęte oddziaływania dla schodów w obiekcie publicznym.
- 2,5 kN/m2 – bywa wartością pośrednią dla wybranych pomieszczeń, ale nie musi odpowiadać klatkom schodowym o większym natężeniu ruchu.
- 1,5 kN/m2 – typowo dotyczy stref o małych obciążeniach użytkowych; przyjęcie jej dla schodów w przychodni grozi istotnym zaniżeniem.
W praktyce (także w pracy betoniarza-zbrojarza) prawidłowe odczytanie obciążenia z tabeli ma znaczenie, bo wpływa na wymaganą nośność elementów żelbetowych, a więc na przekroje, otulenie i ilość oraz układ zbrojenia w dokumentacji. Podczas nauki warto ćwiczyć rozpoznawanie, czy pytanie dotyczy korytarza, schodów, stropu czy pomieszczeń, bo te elementy mogą mieć różne wartości w tej samej kategorii budynku.
