KWALIFIKACJA ELM2 - CZERWIEC 2020



PYTANIE NR 36.

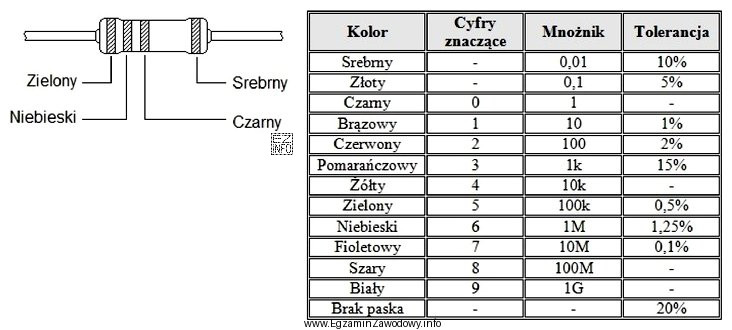

Jaką wartość rezystancji ma rezystor przedstawiony na rysunku?
Jaką wartość rezystancji ma rezystor przedstawiony na rysunku?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystor przedstawiony na rysunku ma paski w kolorach zielonym, niebieskim, czarnym i srebrnym. Zgodnie z tabelą, zielony odpowiada cyfrze 5, niebieski cyfrze 6, a czarny mnożnikowi 1. Srebrny pasek oznacza tolerancję 10%. Po obliczeniu wartości rezystancji (56 * 1), otrzymujemy 56 Ω. Dlatego poprawną odpowiedzią jest 56 Ω.
