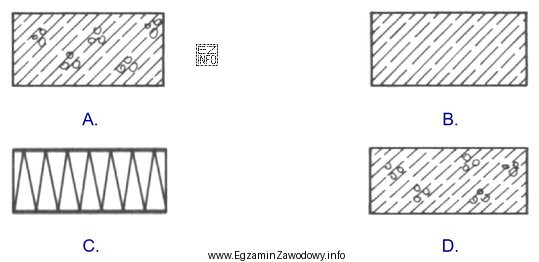

Na rysunkach budowlanych i konstrukcyjnych materiały w przekrojach przedstawia się za pomocą umownych oznaczeń (np. kreskowania, wypełnienia lub symboli), a zbrojenie pokazuje się dodatkowymi znakami/rysunkiem prętów, siatek i opisami.
Beton lekki zbrojony należy rozumieć jako element betonowy wykonany z betonu o obniżonej gęstości (w porównaniu do betonu zwykłego), w którym jednocześnie występuje zbrojenie. Dlatego właściwe oznaczenie na rysunku powinno jednoznacznie wskazywać, że chodzi o:
- materiał: beton lekki (a nie beton zwykły),
- cecha konstrukcyjna: obecność zbrojenia (a nie sam materiał bez zbrojenia).
Odpowiedź uznana za poprawną wskazuje właśnie ten symbol, który w legendzie/konwencjach rysunkowych odpowiada betonowi lekkiemu zbrojonemu. Pozostałe odpowiedzi są błędne, ponieważ odpowiadają innym materiałom lub innemu sposobowi przedstawienia (np. oznaczeniu betonu zwykłego, materiału niezbrojonego albo samego zbrojenia bez wyróżnienia rodzaju betonu).
W praktyce egzaminacyjnej warto stosować prostą procedurę:
- Najpierw zidentyfikuj, czy znak dotyczy materiału (kreskowanie) czy zbrojenia (pręty/siatki/opisy).
- Sprawdź, czy w symbolu jest wyróżnienie "lekki" (inne niż dla betonu zwykłego).
- Upewnij się, że nie wybierasz oznaczenia zbyt ogólnego, które mogłoby pasować do wielu rodzajów betonu.
To ogranicza typową pomyłkę polegającą na wyborze pierwszego "betonopodobnego" znaku bez analizy wymaganych cech.
