KWALIFIKACJA ELM5 - STYCZEŃ 2018



PYTANIE NR 29.

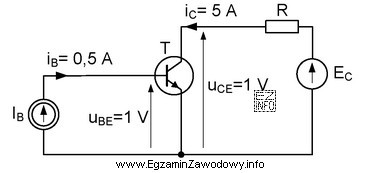

Bipolarny tranzystor mocy typu NPN pracuje w układzie pokazanym na rysunku. Wartość mocy traconej w tranzystorze wynosi
Bipolarny tranzystor mocy typu NPN pracuje w układzie pokazanym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć moc traconą w tranzystorze, należy zsumować moc traconą na złączu kolektor-emiter (UCE * IC) oraz moc traconą na złączu baza-emiter (UBE * IB). Wartości te wynoszą odpowiednio 5 W i 0,5 W, co daje łączną moc traconą równą 5,5 W.
