Pojęcie "całkowitej długości przyczółka" w zadaniach z dokumentacji oznacza wymiar obejmujący cały element w rozpatrywanym kierunku (najczęściej w rzucie z góry), a nie tylko fragment, światło lub część konstrukcji. W praktyce na rysunkach spotyka się kilka podobnych wartości: długości częściowe, odległości osiowe, wymiary po licu oraz wymiary wynikające z podziału na odcinki technologiczne.
Poprawny odczyt polega na:
- zlokalizowaniu linii wymiarowej opisującej cały przyczółek (zwykle najdłuższa linia wymiarowa obejmująca skrajne punkty),
- sprawdzeniu, czy wymiar jest oznaczony jako łączny (np. dopisek "całk."/"razem"),
- jeśli nie ma wymiaru zbiorczego – zsumowaniu wymiarów składowych tworzących pełną długość w tym samym kierunku i na tej samej bazie odniesienia.

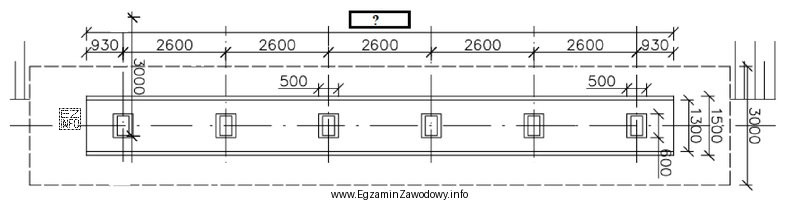

Odpowiedź "14,86 m" jest właściwa, ponieważ odpowiada wymiarowi całkowitemu wskazanemu w załączonym fragmencie dokumentacji. Wartości "17,73 m", "13,00 m" i "3,00 m" są typowymi dystraktorami: mogą dotyczyć innego widoku, wymiaru po innym obrysie, długości częściowej (np. odcinka) albo szerokości/odsadzenia elementu, które nie są "długością całkowitą".
Wskazówka egzaminacyjna: przed wyborem liczby zawsze ustal, między jakimi punktami mierzony jest wymiar (skraj–skraj) i czy odnosi się do tego samego elementu (przyczółka), a nie np. do dojazdu, skrzydeł, ławy lub innego detalu konstrukcyjnego.
