KWALIFIKACJA ELE2 - STYCZEŃ 2014 (test 2)



PYTANIE NR 38.

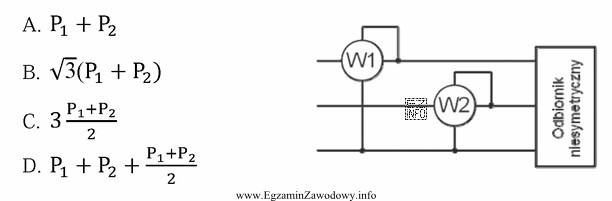

Całkowitą moc odbiornika trójfazowego mierzoną w układzie pomiarowym pokazanym na rysunku oblicza się ze wzoru
Ilustracja przedstawia schemat układu pomiarowego do mierzenia całkowitej mocy odbiornika trójfazowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie pomiaru mocy trójfazowej metodą dwóch watomierzy moc całkowita jest równa sumie wskazań przyrządów.
Dlatego poprawny zapis ma postać P = P1 + P2, niezależnie od współczynnika mocy, o ile układ jest prawidłowo połączony.

Pełne wyjaśnienie:

W pokazanym typowo dla pomiarów trójfazowych układzie (tzw. metoda dwóch watomierzy) mierzy się moc czynną w sieci trójfazowej za pomocą dwóch watomierzy włączonych w odpowiedni sposób.

Kluczowa zasada brzmi: moc całkowita odbiornika trójfazowego jest sumą wskazań obu watomierzy, czyli P = P1 + P2. Jest to metoda praktyczna, ponieważ nie wymaga instalowania trzech watomierzy i pozwala wyznaczyć moc czynną całego odbiornika na podstawie dwóch pomiarów.

Dlaczego pozostałe typowe wzory bywają mylące?

  • Wzory w rodzaju P = √3·U·I·cosφ dotyczą obliczania mocy z wartości napięcia, prądu i cosφ (zwykle dla układu symetrycznego). Pytanie dotyczy jednak układu przyrządowego i wskazań watomierzy, więc właściwe jest odniesienie do P1 i P2.
  • Wzór P = 3·Ufaz·Ifaz·cosφ również opisuje obliczanie mocy w warunkach symetrii i przy znajomości wielkości fazowych; nie wynika bezpośrednio z samego faktu użycia dwóch watomierzy.
  • Wzory oparte o pojedynczy watomierz (P = P1) pomijają udział drugiego przyrządu, co w tym układzie prowadzi do zaniżenia/zmiany wyniku.

W praktyce egzaminacyjnej najpierw rozpoznaj układ: jeżeli na schemacie są dwa watomierze opisane jako P1 i P2, a pytanie pyta o moc całkowitą, to standardową odpowiedzią jest suma wskazań.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest metoda dwóch watomierzy w pomiarze mocy trójfazowej?
To sposób wyznaczania mocy czynnej w układzie trójfazowym przy użyciu dwóch watomierzy. Każdy mierzy "część" mocy wynikającą z połączenia cewek prądowych i napięciowych, a moc całkowita jest sumą ich wskazań.
Jak oblicza się moc całkowitą z dwóch watomierzy P1 i P2?
Moc całkowitą oblicza się jako P = P1 + P2. Jest to podstawowa zależność dla klasycznego układu pomiarowego z dwoma watomierzami w sieci trójfazowej, gdy pytanie dotyczy sumy wskazań przyrządów.
Dlaczego w pomiarze trójfazowym nie zawsze używa się trzech watomierzy?
Trzy watomierze zwiększają koszt i złożoność połączeń. Metoda dwóch watomierzy pozwala w wielu typowych przypadkach uzyskać moc czynną całego odbiornika przy mniejszej liczbie przyrządów, co jest wygodne w praktycznych pomiarach.
Kiedy wzór P = √3·U·I·cosφ nie pasuje do pytania o układ pomiarowy?
Gdy pytanie dotyczy wskazań przyrządów w konkretnym układzie (np. P1 i P2 na schemacie). Wtedy zwykle oczekuje się relacji między wskazaniami, a nie obliczeń z U, I i cosφ, które wymagają dodatkowych założeń (np. symetrii).
Co oznaczają symbole P1 i P2 na schemacie pomiarowym?
Najczęściej są to wskazania dwóch watomierzy pracujących w układzie pomiaru mocy trójfazowej. Każdy watomierz mierzy moc odpowiadającą swojemu torowi pomiarowemu, a wynik końcowy otrzymuje się przez ich zsumowanie.
Czy metoda dwóch watomierzy działa dla obciążenia niesymetrycznego?
W praktyce dydaktycznej metoda dwóch watomierzy jest stosowana szeroko w układach trójfazowych i pozwala wyznaczyć moc czynną całkowitą bez konieczności rozbijania na fazy. Na egzaminie kluczowe jest rozpoznanie, że szuka się sumy wskazań.
Jakie błędy najczęściej popełnia się przy takich zadaniach egzaminacyjnych?
Najczęstsze są: wybór "na pamięć" wzoru z √3 bez sprawdzenia, że pytanie dotyczy watomierzy; pomylenie mocy czynnej z pozorną; oraz przeoczenie, że na schemacie są dwa przyrządy, więc wynik nie może zależeć od jednego wskazania.
Dlaczego suma wskazań watomierzy daje moc całkowitą odbiornika?
Układ połączeń powoduje, że każdy watomierz mierzy składową mocy wynikającą z odpowiednich napięć i prądów w liniach. Po zsumowaniu uzyskuje się moc czynną całego odbiornika trójfazowego, co jest podstawą metody dwóch watomierzy.
Gdzie w praktyce gazownictwa spotyka się odbiorniki trójfazowe?
W obiektach związanych z eksploatacją sieci i instalacji mogą pracować urządzenia pomocnicze zasilane trójfazowo, np. pompy, sprężarki, wentylatory czy napędy technologiczne. Umiejętność oceny poboru mocy pomaga w kontroli pracy i doborze zabezpieczeń.
Jak przygotować się do pytań o pomiar mocy trójfazowej na egzaminie?
Opanuj rozpoznawanie schematów: 1 watomierz (jednofazowy), 2 watomierze (trójfazowy układ klasyczny), 3 watomierze (pełny pomiar faz). Naucz się też, kiedy stosuje się wzory z √3, a kiedy bezpośrednio sumuje się wskazania P1 i P2.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

Źródła:

  • Wikipedia: "Two-wattmeter method" (opis zasady P = W1 + W2) https://en.wikipedia.org/wiki/Two-wattmeter_method - accessed 2026-03-04
  • Wikipedia: "Three-phase electric power" (zależności mocy w układach trójfazowych) https://en.wikipedia.org/wiki/Three-phase_electric_power - accessed 2026-03-04

Materiały:

  • Podręcznik z elektrotechniki/elektroenergetyki obejmujący układy trójfazowe i pomiary mocy
  • Materiały dydaktyczne z metrologii elektrycznej (watomierze, pomiar mocy w AC)
  • Ćwiczenia laboratoryjne: pomiar mocy metodą dwóch watomierzy w układzie trójfazowym
