KWALIFIKACJA ELM5 - STYCZEŃ 2021

Wyjaśnienie poprawnej odpowiedzi:

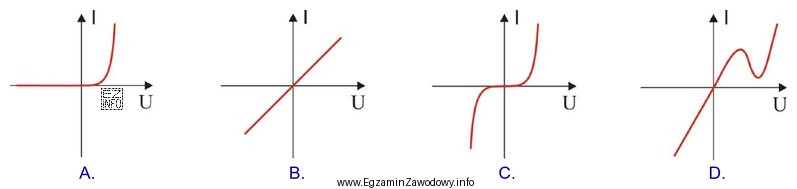

Charakterystyka warystora jest nieliniowa i symetryczna względem osi napięć, co oznacza, że jego opór zmienia się w zależności od przyłożonego napięcia. Wykres C przedstawia typową charakterystykę warystora, gdzie przy niskich napięciach opór jest wysoki, a po przekroczeniu pewnego progu napięcia (napięcie przebicia) opór gwałtownie spada, co pozwala na przepływ większego prądu. Pozostałe wykresy (A, B, D) nie odzwierciedlają tej właściwości.
