PYTANIE NR 7.

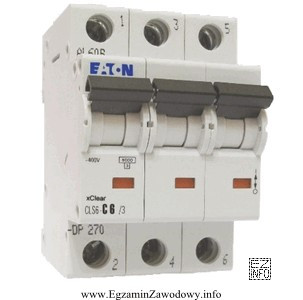

Co oznacza symbol C6 umieszczony na tabliczce znamionowej wyłącznika instalacyjnego nadprądowego przedstawionego na rysunku?
Ilustracja przedstawia wyłącznik instalacyjny nadprądowy, który jest używany w kontekście elektryki, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie "C6" na wyłączniku nadprądowym składa się z litery i liczby.
Litera "C" informuje o charakterystyce wyzwalania (zachowaniu przy przeciążeniu i zwarciu), a "6" oznacza prąd znamionowy wyłącznika (6 A). Pozostałe odpowiedzi dotyczą innych cech, nie tego symbolu.

Pełne wyjaśnienie:

Symbol "C6" na tabliczce znamionowej wyłącznika instalacyjnego nadprądowego jest typowym zapisem w formie litera + liczba. Taki zapis przekazuje dwie kluczowe informacje potrzebne do doboru i oceny zabezpieczenia:

  • "C" – charakterystyka wyzwalania, czyli w uproszczeniu: jak szybko i przy jakich wielokrotnościach prądu znamionowego wyłącznik zadziała w części bezzwłocznej. Charakterystyka typu C jest dobierana m.in. tam, gdzie mogą występować większe prądy rozruchowe (np. niektóre silniki, zasilacze, urządzenia z krótkotrwałym dużym poborem).
  • "6" – prąd znamionowy wyłącznika, czyli wartość prądu, dla której aparat jest przeznaczony do pracy ciągłej w warunkach znamionowych. W tym przypadku jest to 6 A.

Dlatego odpowiedź "Prąd znamionowy i charakterystykę wyzwalania." jest właściwa: obejmuje oba elementy ukryte w symbolu "C6".

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Trwałość łączeniową." – trwałość (mechaniczna/elektryczna) bywa podawana w dokumentacji lub w postaci innych oznaczeń, ale nie jest kodowana w prostym zapisie "C6".
  • "Maksymalne i minimalne napięcie pracy." – napięcie znamionowe wyłącznika jest oznaczane inaczej (zwykle jako wartość w woltach), a nie symbolem w formacie litera+liczba typu "C6".
  • "Rodzaj obudowy." – typ obudowy/stopień ochrony (np. IP) to odrębne oznaczenia i nie wynikają z "C6".

Wskazówka egzaminacyjna: jeśli widzisz zapis podobny do "B16", "C10", "D20", traktuj go jako skrót dwóch parametrów: charakterystyki (litera) oraz prądu znamionowego (liczba). To często pojawiający się motyw w zadaniach związanych z doborem i identyfikacją zabezpieczeń w instalacjach budynkowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis C6 na wyłączniku nadprądowym?
Zapis C6 oznacza dwa parametry: C to charakterystyka wyzwalania (sposób zadziałania przy większych prądach), a 6 to prąd znamionowy wyłącznika, czyli 6 A. To standardowy sposób opisu wyłączników instalacyjnych.
Jak odróżnić prąd znamionowy od charakterystyki wyzwalania w oznaczeniu typu C6?
W oznaczeniu litera+liczba litera (np. B, C, D) odnosi się do charakterystyki wyzwalania, a liczba do prądu znamionowego w amperach. Dlatego w C6: C = charakterystyka, 6 = 6 A.
Dlaczego w ogóle stosuje się różne charakterystyki B, C i D?
Różne charakterystyki stosuje się, bo obwody mają różne prądy rozruchowe i wymagania dotyczące zadziałania zabezpieczenia. Dobór charakterystyki ma ograniczyć niepożądane wyłączenia, a jednocześnie zapewnić skuteczną ochronę przy przeciążeniu i zwarciu.
Czy symbol C6 informuje o napięciu znamionowym wyłącznika?
Nie. Symbol C6 nie jest oznaczeniem napięcia. Napięcie znamionowe jest podawane osobno (zwykle jako wartość w V) na obudowie lub w dokumentacji. C6 dotyczy charakterystyki zadziałania i prądu znamionowego.
Co to jest tabliczka znamionowa aparatu elektrycznego?
Tabliczka znamionowa to zestaw oznaczeń i parametrów identyfikujących aparat: m.in. typ, parametry znamionowe, czasem symbole norm i warunki pracy. Umożliwia szybkie sprawdzenie, czy element jest dobrany właściwie do obwodu i warunków eksploatacji.
Jakie błędy są najczęstsze przy odczytywaniu oznaczeń wyłączników nadprądowych?
Najczęściej myli się literę z cechą obudowy albo z klasą "trwałości", a liczbę interpretuje jako napięcie. Drugi błąd to pomijanie litery i traktowanie jej jako nieistotnej, choć informuje ona o charakterystyce zadziałania.
Kiedy w praktyce spotkam wyłącznik o małym prądzie znamionowym, np. 6 A?
Wyłączniki o mniejszych prądach (np. 6 A) spotyka się w obwodach pomocniczych: sterowanie, automatyka, zasilanie elementów pomiarowych lub niewielkich odbiorników. W obiektach, gdzie wykonuje się roboty gazowe, może to dotyczyć np. zasilania osprzętu w szafach.
Czy z samego oznaczenia C6 da się ocenić, do jakiego obwodu jest przeznaczony wyłącznik?
C6 mówi o charakterystyce i prądzie znamionowym, ale nie opisuje całego zastosowania. Do oceny potrzebujesz jeszcze informacji o przewodach, spodziewanych prądach obciążenia, warunkach zwarciowych i wymaganiach ochrony. Oznaczenie jest punktem startowym do weryfikacji.
Dlaczego odpowiedzi o trwałości łączeniowej lub rodzaju obudowy nie pasują do symbolu C6?
"C6" to skrót używany typowo do opisu charakterystyki zadziałania i prądu znamionowego. Trwałość łączeniowa oraz rodzaj obudowy mają inne oznaczenia lub są podawane w dokumentacji/na innych częściach opisu aparatu, nie w formacie litera+liczba.
Jak przygotować się do pytań egzaminacyjnych o oznaczenia zabezpieczeń elektrycznych?
Warto przećwiczyć odczyt podstawowych symboli (litera+liczba), rozróżniać pojęcia: prąd znamionowy, charakterystyka wyzwalania, napięcie znamionowe, stopień ochrony. Pomagają krótkie zadania z kart katalogowych oraz pytania typu "co oznacza B16/C10/D20?".
