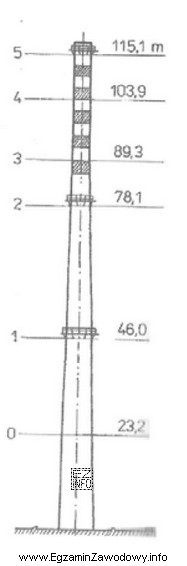

W geodezji inżynieryjnej monitoring odkształceń obiektów wysmukłych (np. kominy, maszty, wieże) prowadzi się cyklicznie w ustalonych punktach i na ustalonych poziomach. Na szkicu widać kilka poziomych linii na różnych wysokościach – są to poziomy, na których zakłada się punkty pomiarowe i wykonuje powtarzalne obserwacje. Takie poziomy nazywa się przekrojami obserwacyjnymi, bo ich istotą jest funkcja: wyznaczanie przemieszczeń i odkształceń w czasie.
W praktyce na każdym przekroju obserwacyjnym rozmieszcza się zwykle kilka punktów (np. 3–4) wokół obwodu. Pomiary mogą być wykonywane metodą biegunową, wcięć lub z użyciem GNSS, a częstotliwość obserwacji zależy od etapu życia obiektu (budowa/eksploatacja) i zagrożeń (wiatr, temperatura, osiadanie). Z takich danych wyznacza się m.in. odchylenie od pionu, ugięcie czy skręcenie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Poprzeczne – to określenie geometryczne (płaszczyzna prostopadła do osi obiektu). Przekrój obserwacyjny może być geometrycznie poprzeczny, ale sama informacja "poprzeczny" nie mówi, że jest to poziom wybrany do monitoringu.
- Podłużne – również określenie geometryczne; oznaczałoby przekrój wzdłuż osi obiektu (dla komina byłby to przekrój pionowy), co nie odpowiada zaznaczonym poziomym poziomom obserwacji.
- Dwusieczne – nie jest standardowym terminem stosowanym do nazywania przekrojów w pomiarach odkształceń obiektów budowlanych; wprowadza pozorną "techniczność" bez zgodności z praktyką geodezji inżynieryjnej.
Klucz na egzaminie: pamiętaj o dwóch kryteriach nazewnictwa. Poprzeczny/podłużny opisuje geometrię, a obserwacyjny – cel i rolę przekroju w systemie monitoringu.
