KWALIFIKACJA BUD19 - STYCZEŃ 2019 (test 2)



PYTANIE NR 26.
Czego dotyczą oznaczenia: k-25, k-26, k-27, k-28, na istniejącym przewodzie kanalizacji sanitarnej, zastosowane na szkicu tyczenia?

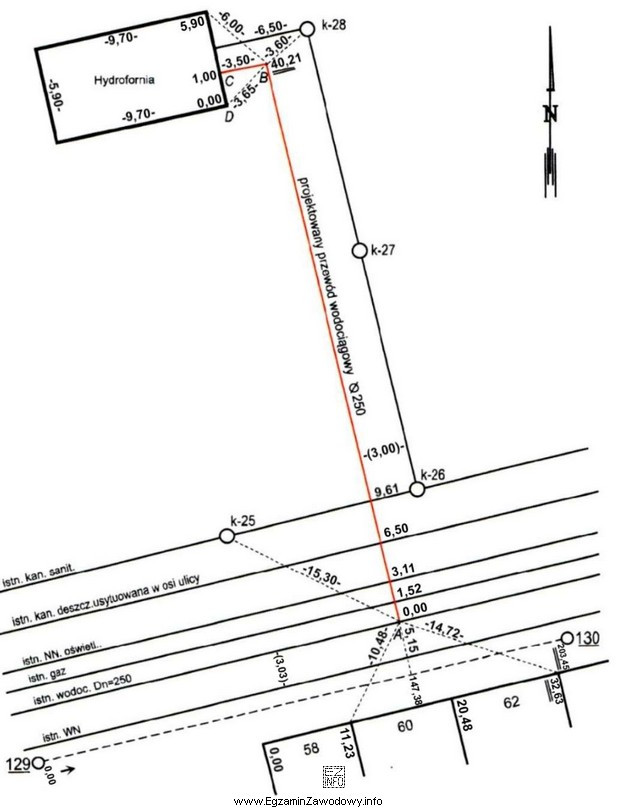

Ilustracja przedstawia szkic tyczenia związany z geodezją, prawdopodobnie w kontekście projektowania lub inspekcji sieci
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenia k-25, k-26, k-27, k-28 na szkicu tyczenia odnoszą się do konkretnych elementów sieci kanalizacji sanitarnej. Umieszczenie ich na istniejącym przewodzie kanalizacji wskazuje na obiekty związane z tą siecią, typowo punktowe elementy dostępu i kontroli, czyli studzienki kanalizacyjne.

Pełne wyjaśnienie:

W szkicach tyczenia i dokumentacji towarzyszącej uzbrojeniu terenu często spotyka się oznaczenia literowo‑liczbowe, które służą do jednoznacznej identyfikacji poszczególnych obiektów w terenie. W tym pytaniu kluczowy jest kontekst: oznaczenia k-25, k-26, k-27, k-28 zostały podane jako zastosowane na istniejącym przewodzie kanalizacji sanitarnej.

Jeżeli oznaczenia są przypisane do istniejącego przewodu kanalizacyjnego, to dotyczą elementów funkcjonalnie związanych z kanalizacją sanitarną. Najbardziej typowymi, numerowanymi elementami punktowymi w sieci kanalizacyjnej są studzienki kanalizacyjne (np. rewizyjne), które służą do kontroli, czyszczenia i eksploatacji przewodów. Dlatego odpowiedź "Studzienek kanalizacyjnych." jest spójna z treścią pytania.

Pozostałe odpowiedzi nie pasują do podanego kontekstu:

  • "Kanałów zbiorczych." – kanał (przewód) jest elementem liniowym. Oznaczenia w formie serii kolejnych numerów częściej odnoszą się do obiektów punktowych (węzłów) na przewodzie niż do odcinków kanału jako całości.
  • "Studzienek kablowych." – studzienki kablowe występują przy sieciach teletechnicznych/energetycznych, a nie jako element kanalizacji sanitarnej. W pytaniu jednoznacznie wskazano przewód kanalizacji sanitarnej.
  • "Kabli doziemnych." – kable doziemne to uzbrojenie elektroenergetyczne lub teletechniczne. Tu mowa o przewodzie kanalizacji sanitarnej, więc interpretacja "k" jako "kabel" jest typową pułapką skojarzeniową.

Wskazówka egzaminacyjna: najpierw czytaj kontekst branżowy (jaki rodzaj sieci), a dopiero potem interpretuj oznaczenia. To pozwala uniknąć mylenia kanalizacji z kablami oraz obiektów punktowych z liniowymi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznaczają numery typu k-25 na szkicu tyczenia kanalizacji?
Najczęściej są to identyfikatory obiektów przypisane do elementów sieci kanalizacyjnej na szkicu (np. kolejne studzienki). Numeracja ułatwia odniesienie do opisu, tabeli elementów lub pomiarów terenowych i pozwala jednoznacznie wskazać, o który obiekt chodzi.
Jak odróżnić studzienkę kanalizacyjną od kanału na szkicu tyczenia?
Studzienka jest obiektem punktowym (węzeł, miejsce dostępu), a kanał/przewód jest obiektem liniowym (odcinek między studzienkami). Na szkicu studzienki zwykle mają własne oznaczenia i numerację, a przewód jest pokazany jako linia łącząca obiekty punktowe.
Dlaczego oznaczenia na przewodzie kanalizacji dotyczą studzienek, a nie kabli?
Decyduje kontekst sieci: jeśli opis mówi o istniejącym przewodzie kanalizacji sanitarnej, to oznaczenia odnoszą się do elementów tej sieci. Skojarzenie litery "k" z "kablem" bywa mylące, bo w dokumentacjach stosuje się różne skróty, zależne od przyjętej konwencji.
Jakie elementy kanalizacji sanitarnej najczęściej są numerowane na szkicach?
W praktyce najczęściej numeruje się studzienki (rewizyjne, połączeniowe), bo są kluczowymi punktami sieci: zmienia się tam kierunek lub spadek, łączą się przewody, a także wykonuje się kontrolę i czyszczenie. Numeracja upraszcza tyczenie i późniejszą inwentaryzację.
Kiedy na szkicu tyczenia pojawiają się oznaczenia obiektów istniejących?
Pojawiają się, gdy w pobliżu projektowanych robót jest uzbrojenie istniejące i trzeba je pokazać dla bezpieczeństwa oraz kontroli kolizji. Geodeta opisuje elementy istniejące (np. przewody i studzienki), aby jednoznacznie powiązać tyczenie z sytuacją w terenie.
Czy oznaczenia literowo-liczbowe zawsze mają jednolite znaczenie w całej Polsce?
Nie zawsze. Część oznaczeń bywa ustandaryzowana, ale w praktyce spotyka się też konwencje lokalne (np. w zależności od inwestora, biura projektowego, wykonawcy czy przyjętych materiałów). Dlatego na egzaminie trzeba mocno opierać się na kontekście z treści pytania i rodzaju sieci.
Jakie są typowe błędy przy interpretacji oznaczeń na szkicu tyczenia?
Najczęstsze błędy to: mylenie rodzaju sieci (kanalizacja vs kable), traktowanie obiektów punktowych jak liniowych, oraz ignorowanie informacji "na istniejącym przewodzie…". Pomaga nawyk: najpierw identyfikuj sieć, potem obiekt (punkt/linia), a na końcu numer.
Jak sprawdzić w terenie, czy oznaczenie dotyczy studzienki kanalizacyjnej?
W terenie studzienkę najczęściej rozpoznasz po włazie (żeliwnym/betonowym) oraz położeniu na trasie przewodu. Dodatkowo można zweryfikować zgodność z pomiarami (np. odległościami od punktów osnowy lub charakterystycznych elementów sytuacyjnych) podanymi w szkicu.
Jaką rolę mają studzienki w sieci kanalizacji sanitarnej?
Studzienki pełnią funkcję eksploatacyjną i kontrolną: umożliwiają dostęp do przewodu, inspekcję, czyszczenie oraz łączenie odcinków. W dokumentacji geodezyjnej są ważnymi punktami identyfikacyjnymi, dlatego często są wyróżniane i numerowane na szkicach.
Jak przygotować się do pytań egzaminacyjnych o szkice tyczenia uzbrojenia terenu?
Ćwicz na przykładach: rozpoznawanie sieci (wodociąg, kanalizacja, gaz, energia, teletechnika), odróżnianie obiektów punktowych i liniowych oraz czytanie opisów. Ucz się też typowych elementów sieci (studzienka, hydrant, zasuwy), bo na egzaminie kontekst zwykle zawęża poprawną interpretację.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Eksperci podkreślają: "Oznaczenia k-25, k-26, k-27, k-28 na szkicu tyczenia odnoszą się do konkretnych elementów sieci kanalizacji sanitarnej."

Materiały:

  • Materiały dydaktyczne z geodezji inżynieryjnej dotyczące szkiców tyczenia i inwentaryzacji uzbrojenia
  • Instrukcje/wytyczne pracowniane dotyczące oznaczania elementów sieci kanalizacyjnej w szkicach
  • Zestawy zadań egzaminacyjnych dla kwalifikacji BUD.19 (interpretacja szkiców, uzbrojenie terenu)
