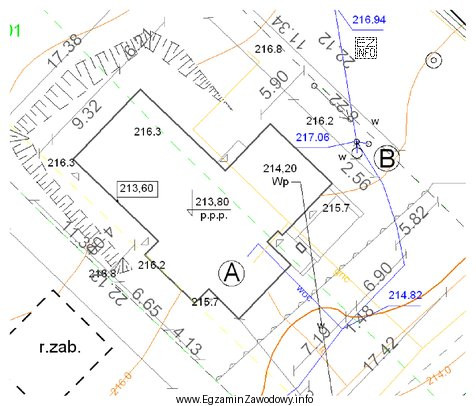

Na planie zagospodarowania terenu (PZT) spotyka się różne informacje wysokościowe: rzędne istniejącego terenu, rzędne terenu projektowanego oraz rzędne odnoszące się do obiektu (np. poziom posadzki parteru oznaczany jako 0,00). W zadaniu należy wskazać, na jakiej wysokości wytyczyć poziom zero projektowanego budynku, czyli znaleźć na rysunku tę rzędną, która jest przypisana do poziomu odniesienia budynku.
W praktyce geodezyjnej oznacza to, że nie wybiera się "pierwszej lepszej" liczby z planu. Trzeba rozpoznać, do jakiego elementu przypisana jest dana wartość: czy jest to punkt wysokościowy terenu, krawędź jezdni/chodnika, czy właśnie poziom 0,00 obiektu. Dopiero ta właściwa informacja stanowi podstawę do tyczenia wysokościowego (np. przez niwelację od reperu i założenie reperów roboczych na budowie).
Poprawna odpowiedź: 213,80 m – odpowiada rzędnej wskazanej na fragmencie planu jako poziom "zero" (0,00) projektowanego budynku. Tę wartość należy przenieść w teren w trakcie tyczenia.
Dlaczego pozostałe odpowiedzi są błędne?
- 213,60 m – typowy błąd wynika z odczytania rzędnej innego punktu (np. terenu w sąsiedztwie) albo z pomylenia rzędnej projektowanej z istniejącą.
- 214,20 m – może odpowiadać rzędnej innego elementu infrastruktury lub innej części obiektu; wybór takiej wartości bywa skutkiem ignorowania opisu przy liczbie.
- 216,20 m – to wartość znacznie wyższa; często jest efektem odczytania rzędnej z innej warstwy/obiektu (np. punktu na skarpie) albo błędnego skojarzenia "poziomu zero" z wysokością charakterystycznego punktu terenu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy liczba na planie ma opis typu "0,00", "posadzka", "±0,00" lub inny jednoznaczny atrybut. Sama obecność rzędnej nie oznacza jeszcze, że dotyczy poziomu zero budynku.
