W tego typu zadaniu kluczowa jest umiejętność interpretacji szkicu dokumentacyjnego i rozróżnienia, czy przedstawia on obiekt liniowy (np. droga, tor), punktowy (np. element konstrukcyjny) czy powierzchniowy/kubaturowy (np. zabudowa).

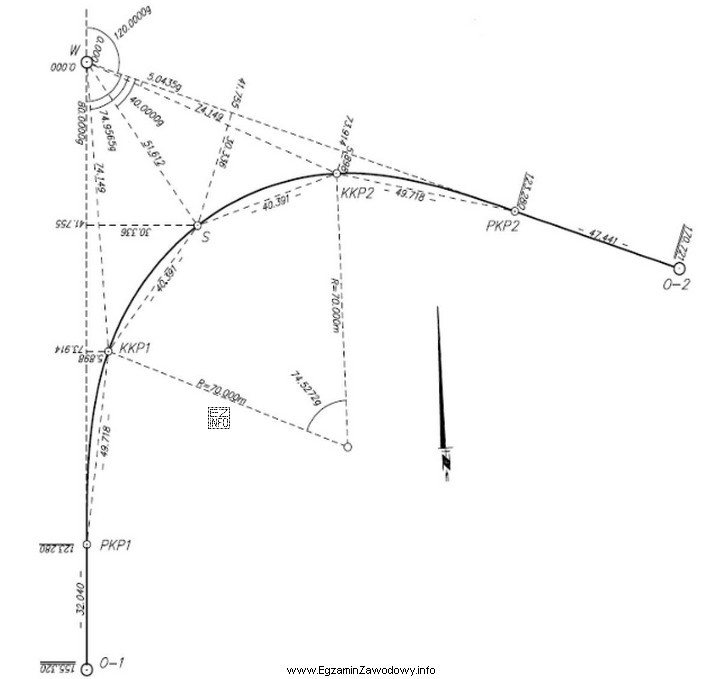

Odpowiedź "Krzywoliniowej drogi." jest poprawna wtedy, gdy na rysunku widać przebieg trasy w postaci linii tworzących łuki i płynne zmiany kierunku. Droga na szkicu jest zwykle przedstawiana jako obiekt liniowy o określonej geometrii (oś, krawędzie), a "krzywoliniowa" wskazuje, że nie jest to prosty odcinek, lecz fragment z łukami.
Dlaczego pozostałe odpowiedzi nie pasują do typowego szkicu drogi:
- "Rozjazdu kolejowego." – rozjazd ma charakterystyczny układ rozgałęzień toru (iglice, odgałęzienie, skrzyżowanie szyn). Na rysunku oczekuje się widocznego "rozszczepienia" toru, a nie jednolitej łukowej trasy typowej dla drogi.
- "Przyczółka estakady." – przyczółek jest elementem obiektu mostowego/estakady i na szkicach pojawia się jako element punktowo-konstrukcyjny (często z krawędziami podpory, osiami obiektu inżynierskiego), a nie jako długi obiekt liniowy wyznaczający przebieg trasy.
- "Obiektu przemysłowego." – obiekty przemysłowe są zwykle prezentowane jako obrysy budynków/hal, place, kontury powierzchniowe. Na szkicu dominowałaby geometria wieloboków i konturów zabudowy, a nie łukowa linia osiowa.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, nazwij "typ geometrii" z rysunku (linia/obszar/punkt) i dopiero potem dopasuj obiekt. To ogranicza zgadywanie i zmniejsza ryzyko pomylenia drogi z infrastrukturą kolejową lub obiektami inżynierskimi.
