KWALIFIKACJA ELM6 - CZERWIEC 2014

PYTANIE NR 22.

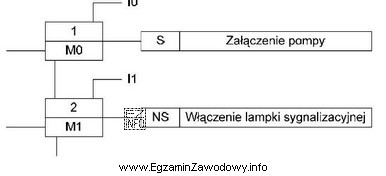

Czego dotyczą symbole M0 oraz M1, zamieszczone na diagramie sterowania krokowego?
Ilustracja przedstawia diagram sterowania krokowego, który jest częścią egzaminu zawodowego dla technika mechatronika w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbole M0 i M1 w diagramie sterowania krokowego odnoszą się do logiki przejścia między krokami.
Oznaczają warunek, który musi zostać spełniony, aby układ mógł przejść do kolejnego kroku sekwencji. Nie opisują ani akcji wykonywanej w kroku, ani sygnału kasującego, ani "przesyłania" sygnału dalej.

Pełne wyjaśnienie:

W sterowaniu krokowym (sekwencyjnym) kluczowe jest rozróżnienie dwóch warstw opisu: co dzieje się w kroku (akcje/wyjścia) oraz kiedy wolno przejść dalej (warunek przejścia).

Odpowiedź "Warunku przejścia do kolejnego kroku." jest poprawna, ponieważ oznaczenia typu M0, M1 w takim zapisie służą do wskazania, jaki warunek logiczny musi zostać spełniony, aby sekwencja mogła opuścić aktualny krok i aktywować następny. W praktyce są to warunki zbudowane z sygnałów czujników, stanów pomocniczych lub spełnienia kryterium czasu/położenia (zależnie od projektu).

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Sygnału zerującego dany krok." – zerowanie/reset kroku to inna funkcja (dotyczy inicjalizacji lub awaryjnego powrotu do stanu bazowego). Warunek przejścia nie "kasuje" kroku, tylko zezwala na zmianę aktywnego kroku.
  • "Sygnału przekazywanego do kolejnego kroku." – przejście jest zwykle sterowane warunkiem logicznym, a nie "przekazywaniem sygnału" jako osobnej informacji. To częsty skrót myślowy: sygnały wejściowe wpływają na spełnienie warunku, ale sam symbol opisuje warunek/guard przejścia.
  • "Rodzaju operacji wykonywanej w danym kroku." – rodzaj operacji (akcje) opisuje się w obrębie kroku, jako to, co ma być włączone podczas aktywności kroku. Warunki M0/M1 dotyczą momentu zakończenia kroku i przejścia do następnego, a nie zawartości operacyjnej kroku.

Wskazówka egzaminacyjna: jeśli w diagramie widzisz oznaczenie przypisane do granicy między krokami (przy "przejściu"), interpretuj je najpierw jako warunek przejścia. Jeżeli oznaczenie jest wewnątrz kroku, częściej będzie dotyczyło akcji realizowanej w tym kroku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Warunek przejścia to reguła logiczna, która musi być spełniona, aby sekwencja mogła przejść z bieżącego kroku do następnego. Najczęściej wynika ze stanu czujników, osiągnięcia położenia lub spełnienia kryterium czasowego. Bez spełnienia warunku krok pozostaje aktywny.
Akcja kroku opisuje, co układ robi, gdy krok jest aktywny (np. włącza wyjścia). Warunek przejścia określa, kiedy wolno zakończyć krok i aktywować następny. W praktyce patrzy się na położenie zapisu: wewnątrz kroku zwykle są akcje, na granicy między krokami – warunki.
Bo to on decyduje, czy maszyna wykona kolejny etap cyklu. Gdy warunek jest źle zdefiniowany albo nie jest spełniany (np. czujnik nie zadziała), sekwencja "zatrzyma się" na danym kroku. Analiza warunków przejścia ułatwia diagnostykę i skraca czas rozruchu.
Nie musi tak być. Oznaczenia zależą od konwencji zapisu i narzędzia (np. konkretnego środowiska PLC lub szkolnej notacji). Na egzaminie liczy się interpretacja w kontekście diagramu sterowania krokowego: jeśli symbole są przypisane do przejść, należy je rozumieć jako warunki przejścia.
Najczęściej są to sygnały z czujników krańcowych, enkoderów, presostatów, czujników obecności detalu, a także bity potwierdzeń z napędów. Czasem warunek obejmuje timer (upływ czasu) lub kombinację kilku sygnałów, np. AND/OR z blokadami bezpieczeństwa.
Sekwencja nie przejdzie do następnego kroku, więc układ pozostanie w bieżącym stanie. W praktyce może to wyglądać jak "zawieszenie" cyklu. Diagnostyka polega wtedy na sprawdzeniu, który element warunku (wejście, bit pomocniczy, timer) nie osiąga oczekiwanej wartości.
Bo w sterowaniu sekwencyjnym często występują sygnały resetu/inicjalizacji, ale pełnią inną funkcję niż warunek przejścia. Reset zwykle wymusza powrót do stanu początkowego albo kasuje aktywność kroku, natomiast warunek przejścia jest "zezwoleniem" na naturalne przejście do kolejnego etapu.
Częste błędy to mylenie "co jest wykonywane" z "kiedy wolno przejść dalej", pomijanie blokad bezpieczeństwa w warunkach przejścia oraz czytanie diagramu bez śledzenia aktywnego kroku. Pomaga praktyka: przechodzenie po sekwencji krok po kroku i sprawdzanie, co uruchamia przejścia.
Sterowanie krokowe stosuje się, gdy proces ma wyraźne etapy, np. podaj–zatrzymaj–zacisk–obróbka–zwolnij–odbiór. Ułatwia to testy, diagnostykę i bezpieczne zatrzymania. W mechatronice jest typowe dla stanowisk montażowych, transporterów i układów z siłownikami.
Najlepiej ćwiczyć na prostych sekwencjach: zdefiniuj kroki, dopisz akcje i warunki przejść, a potem symuluj sygnały czujników. Ucz się rozróżniać: krok = działania, przejście = warunek. Warto też analizować typowe usterki (np. brak sygnału czujnika) i ich wpływ na przejścia.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Symbole M0 i M1 w diagramie sterowania krokowego odnoszą się do logiki przejścia między krokami.Oznaczają warunek, który musi zostać spełniony, aby układ mógł przejść do kolejnego kroku sekwencji."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (np. norm lub dokumentacji producenta PLC) opisujących dokładnie znaczenie oznaczeń M0/M1 w danej konwencji zapisu.

Materiały:

  • Materiały dydaktyczne do sterowania sekwencyjnego w PLC (SFC/sterowanie krokowe) używane w danej szkole/kwalifikacji
  • Dokumentacja i przykłady producentów PLC dotyczące programowania sekwencji (rozdziały o sterowaniu krokowym/SFC)
  • Zadania praktyczne: rysowanie i interpretacja prostych diagramów krokowych dla siłowników i czujników

Aktualizacja pytania: 31.03.2026
