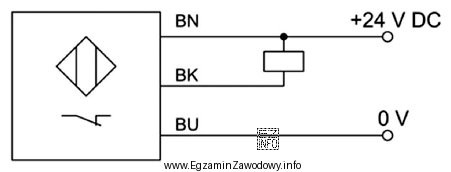

W czujnikach 3‑przewodowych DC najczęściej spotkasz przewody: BN (zasilanie +24 V), BU (0 V, masa) oraz BK (wyjście). Aby określić, czy wyjście jest typu NPN czy PNP, nie wystarczy patrzeć na kolory przewodów — kluczowe jest położenie obciążenia i kierunek "domykania" obwodu.
Dlaczego poprawne jest "NPN NC"?
- NPN: jeżeli obciążenie (np. wejście sterownika lub lampka) znajduje się pomiędzy +24 V a wyjściem BK, to po zadziałaniu czujnik realizuje połączenie wyjścia z masą (0 V). Taki sposób pracy nazywa się potocznie "ściąganiem" prądu do masy i odpowiada wyjściu NPN.
- NC: oznaczenie Normally Closed dotyczy stanu spoczynkowego. Jeżeli na symbolu w czujniku widać styk przedstawiony jako zamknięty w spoczynku, to znaczy, że bez zadziałania czujnika obwód przewodzi (jest "zamknięty"), a dopiero po aktywacji może się rozłączyć.
Dlaczego pozostałe odpowiedzi są błędne?
- "PNP NC" odpada, bo dla PNP typowo obciążenie byłoby umieszczone między wyjściem a 0 V, a czujnik podawałby dodatni potencjał na wyjście. Tu obciążenie jest po stronie +24 V, co wskazuje na NPN.
- "NPN NO" ma właściwy typ tranzystora, ale błędną logikę styku: NO oznaczałoby obwód otwarty w spoczynku. Symbol styku pokazuje stan przeciwny (zamknięty w spoczynku).
- "PNP NO" jest podwójnie nietrafne: nie zgadza się ani typ wyjścia wynikający z położenia obciążenia, ani logika styku w stanie spoczynku.
Wskazówka egzaminacyjna: najpierw oceń NPN/PNP przez położenie obciążenia względem +24 V i 0 V, a dopiero potem niezależnie sprawdź NO/NC po stanie styku w spoczynku. To minimalizuje typową pomyłkę polegającą na "mieszaniu" tych dwóch parametrów.
