KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 31.

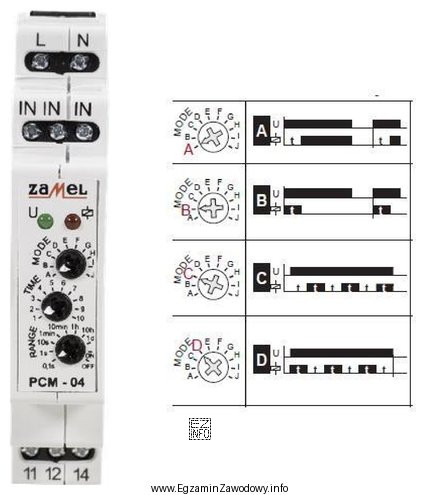

W której pozycji należy ustawić pokrętło wyboru funkcji przekaźnika czasowego, aby realizował funkcję opóźnionego załączenia bez pracy cyklicznej?
W której pozycji należy ustawić pokrętło
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie dołączonego zdjęcia przekaźnika czasowego i symboli przedstawionych obok pokrętła wyboru funkcji, można zinterpretować, że pozycja A odpowiada funkcji opóźnionego załączenia bez pracy cyklicznej. Symbol przy pozycji A pokazuje, że po podaniu napięcia następuje opóźnienie, a następnie załączenie przekaźnika (reprezentowane przez zamknięty prostokąt), bez dalszych cykli wyłączenia i załączenia. Pozostałe pozycje B, C i D reprezentują inne tryby pracy, które obejmują pracę cykliczną lub opóźnione wyłączenie.
