KWALIFIKACJA ELM1 - CZERWIEC 2020



PYTANIE NR 34.

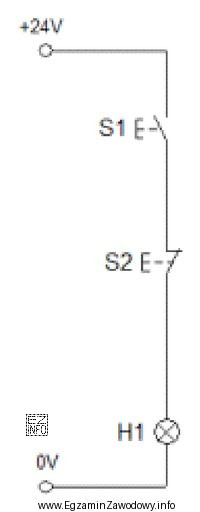

Na podstawie przedstawionego schematu wskaż stany przycisków, przy których lampka sygnalizacyjna świeci.
Na podstawie przedstawionego schematu wskaż stany przycisków, przy któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono dwa przyciski S1 i S2 oraz lampkę sygnalizacyjną H1 połączone szeregowo. Aby obwód był zamknięty i lampka H1 świeciła, przycisk S1 musi być przyciśnięty (zamknięty), co pozwala na przepływ prądu. Przycisk S2 musi być natomiast nieprzyciśnięty (otwarty), aby prąd mógł płynąć dalej do lampki H1. Gdyby S2 był przyciśnięty, obwód zostałby zwarty i prąd ominąłby lampkę H1, co oznacza, że nie zaświeciłaby się.
