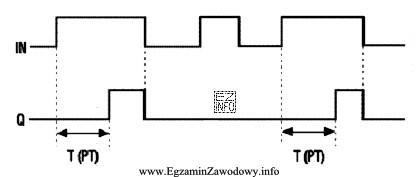

W przekaźnikach czasowych (oraz w sterownikach PLC) typ funkcji rozpoznaje się po tym, kiedy zmienia się wyjście Q w odpowiedzi na zmianę wejścia IN. W zadaniu podano przebiegi czasowe IN oraz Q, więc kluczowe jest porównanie momentu przejścia IN w stan "1" ze startem Q.
Funkcja opóźnionego włączenia polega na tym, że po pojawieniu się sygnału sterującego na wejściu IN wyjście Q załącza się dopiero po upływie ustawionego czasu. Innymi słowy: jest zwłoka od zbocza narastającego IN do zbocza narastającego Q. Taki przebieg stosuje się m.in. do sekwencyjnego startu napędów lub do "odfiltrowania" krótkich impulsów.
Odpowiedź opóźnione wyłączenie dotyczy sytuacji odwrotnej: Q załącza się szybko po IN, natomiast po zaniku IN utrzymuje się jeszcze przez określony czas (zwłoka od zbocza opadającego IN do opadania Q). Jeśli na diagramie widać, że problemem jest opóźniony start Q, to nie jest to ta funkcja.
Odpowiedzi włączenie na określony czas i wyłączenie na określony czas opisują funkcje impulsowe/okienkowe: Q przyjmuje stan tylko na z góry określony okres, niezależnie od tego, jak długo utrzymuje się IN (albo wymusza przerwę na czas). W takich funkcjach rozpoznawalny jest charakterystyczny "impuls" o stałej szerokości. Jeżeli na diagramie Q po zwłoce po prostu przechodzi w stan aktywny (i utrzymuje go zgodnie z IN), to nie jest funkcja "na określony czas", tylko opóźnione załączenie.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy opóźnienie dotyczy załączenia (reakcja na zbocze narastające) czy wyłączenia (reakcja na zbocze opadające), a dopiero potem rozważaj funkcje impulsowe.
