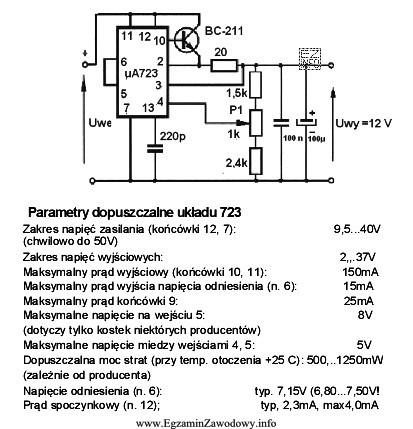

W stabilizatorach napięcia (szczególnie liniowych) kluczowe są parametry graniczne podawane w dokumentacji technicznej. Jednym z nich jest maksymalne dopuszczalne napięcie wejściowe (czasem formułowane jako dopuszczalna różnica wejście–wyjście lub "maks. VIN").
Odpowiedź "40 V" jest właściwa, ponieważ odpowiada wartości granicznej, której nie wolno przekroczyć, aby układ pracował poprawnie i nie doszło do przeciążenia struktury półprzewodnikowej stabilizatora. W praktyce przekroczenie takiego limitu może skutkować:
- natychmiastowym uszkodzeniem elementu (przebicie),
- nadmiernym nagrzewaniem i zadziałaniem zabezpieczeń (jeśli występują),
- niestabilną pracą układu zasilania i zakłóceniami w pracy urządzenia mechatronicznego.
Dlaczego pozostałe odpowiedzi są błędne?
- "37 V" – to wartość "bliska" limitu, ale pytanie wymaga podania napięcia nie większego niż dopuszczalne maksimum wynikające z danych technicznych. Jeśli dokumentacja wskazuje 40 V jako granicę, 37 V nie jest odpowiedzią na pytanie o wartość graniczną.
- "8 V" – może kojarzyć się z typowymi zasilaniami niskonapięciowymi, ale nie wynika z samej zasady działania stabilizatora jako wartości maksymalnej. Bez odniesienia do danych katalogowych nie jest to uzasadniona granica.
- "5 V" – to częste napięcie wyjściowe w elektronice, jednak pytanie dotyczy wejścia stabilizatora i jego dopuszczalnego maksimum, a nie napięcia stabilizowanego na wyjściu.
Wskazówka egzaminacyjna: w podobnych zadaniach zawsze szukaj w danych technicznych sekcji typu "wartości graniczne / absolute maximum ratings" i upewnij się, czy parametr dotyczy wejścia, wyjścia czy różnicy wejście–wyjście.
