KWALIFIKACJA TWO3 - WRZESIEŃ 2014

PYTANIE NR 15.
Dla wytrasowania usztywnienia 671 na podstawie rysunku należy odmierzyć od prawej krawędzi elementu 146 odległość

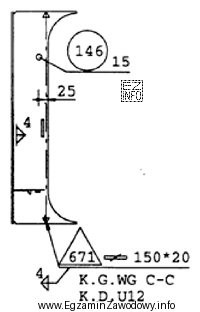

Ilustracja przedstawia techniczny rysunek elementów konstrukcyjnych, prawdopodobnie związanych z budową jednostek
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna wartość 25 mm wynika z odczytu wymiaru na rysunku: od prawej krawędzi elementu 146 należy odłożyć wskazaną odległość, aby wytrasować położenie usztywnienia 671. Pozostałe wartości nie odpowiadają podanemu na rysunku wymiarowaniu.

Pełne wyjaśnienie:

W tego typu zadaniach nie "zgaduje się" wymiaru, tylko odczytuje go z dokumentacji. Polecenie mówi wprost, że trasowanie usztywnienia 671 wykonuje się na podstawie rysunku oraz że miarę należy odkładać od prawej krawędzi elementu 146. To oznacza, że kluczowe są dwa kroki: wybór właściwej bazy (prawej krawędzi) oraz odczyt właściwej liczby wpisanej przy linii wymiarowej.

Odpowiedź "25mm" jest poprawna, bo odpowiada wartości podanej na rysunku jako odległość od prawej krawędzi elementu 146 do linii/osi trasowania usztywnienia 671 (zgodnie z opisem zadania). W praktyce warsztatowej taki wymiar przenosi się na materiał, używając np. miarki, przymiaru stalowego oraz rysika traserskiego, a następnie kontroluje położenie względem krawędzi odniesienia.

  • "15mm" jest błędne: typowy mechanizm pomyłki to odczyt innego, sąsiedniego wymiaru albo przyjęcie niewłaściwego punktu startowego (np. od innej krawędzi).
  • "20mm" jest błędne: często wynika z heurystyki zaokrąglania lub wybierania "okrągłej" wartości zamiast rzeczywiście podanej na rysunku.
  • "12mm" jest błędne: może odpowiadać grubości, promieniowi lub innemu wymiarowi detalu, ale nie temu, o który pyta zadanie (odległość od prawej krawędzi elementu 146).

Wskazówka egzaminacyjna: zawsze podkreśl w treści, od której krawędzi mierzysz, i na rysunku znajdź dokładnie tę samą bazę. Błędy w bazie odniesienia są jedną z najczęstszych przyczyn przesunięć usztywnień i problemów montażowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Krawędź odniesienia to ta, od której rysunek każe mierzyć wymiar (np. "od prawej krawędzi"). Najpierw identyfikujesz element i jego stronę (prawa/lewa), potem szukasz linii wymiarowej zaczepionej właśnie o tę krawędź. Dopiero od niej odkładasz odległość podczas trasowania.
Bo ta informacja określa bazę pomiaru. Ten sam wymiar liczbowy mierzony od innej krawędzi da inne położenie linii trasowania, co w praktyce może przesunąć usztywnienie i utrudnić montaż lub spawanie. Baza eliminuje dowolność i zapewnia powtarzalność wykonania.
Trasowanie usztywnienia to wyznaczenie na materiale (np. blasze lub profilu) linii/osi, wzdłuż której element ma być ustawiony i zamocowany. Robi się to na podstawie rysunku wykonawczego, aby element trafił w dokładne miejsce przed sczepieniem i spawaniem.
Najczęściej używa się miarki lub przymiaru stalowego, kątownika, liniału oraz rysika traserskiego. W zależności od dokładności i gabarytów dochodzą cyrkiel traserski, punktak oraz środki do podkreślenia linii (np. kreda/marker techniczny). Kluczowa jest też kontrola bazy.
Najpierw odczytaj pełny "łańcuch" informacji: który element, która krawędź, do czego jest wymiar (linia/ oś/ krawędź). Następnie palcem lub linijką śledź linię wymiarową do liczby. Na końcu porównaj z innymi wymiarami w pobliżu, by upewnić się, że nie odczytujesz sąsiedniej wartości.
W rysunkach warsztatowych bardzo często domyślną jednostką są milimetry, ale zawsze trzeba sprawdzić opis rysunku (np. tabliczkę rysunkową). W samym zadaniu odpowiedzi są podane w mm, więc nie ma typowego przeliczenia, tylko poprawny odczyt i przeniesienie wymiaru.
Zawsze po wytrasowaniu, a szczególnie przed sczepieniem/spawaniem. Dobrym nawykiem jest sprawdzenie odległości w dwóch punktach (np. na końcach linii) oraz weryfikacja kąta względem krawędzi. Pozwala to wychwycić przesunięcie wynikające z błędnej bazy lub niedokładnego odkładania.
Najczęstsze to: przyjęcie złej krawędzi odniesienia, pomylenie strony (prawa/lewa), odczyt innego wymiaru z rysunku, odkładanie odległości po łuku zamiast po prostej oraz brak kontroli po trasowaniu. Często też problemem jest pośpiech i brak powtórnego sprawdzenia.
W praktyce ważne są oba aspekty, ale na etapie trasowania priorytetem jest dokładność, bo błędy przenoszą się na kolejne operacje (montaż, sczepienie, spawanie). Szybkość rośnie wraz z wprawą i dobrymi nawykami kontroli. Jedna pomyłka potrafi kosztować więcej niż dodatkowa minuta sprawdzenia.
Najpierw znajdź na rysunku dokładnie wskazane oznaczenia (np. numer elementu i numer usztywnienia). Potem zlokalizuj wymiar, który jest opisany jako odległość od konkretnej krawędzi. Na koniec porównaj odczytaną wartość z odpowiedziami i wybierz identyczną (z uwzględnieniem jednostki).
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Poprawna wartość 25 mm wynika z odczytu wymiaru na rysunku: od prawej krawędzi elementu 146 należy odłożyć wskazaną odległość, aby wytrasować położenie usztywnienia 671."

Materiały:

  • Materiały dydaktyczne z rysunku technicznego (wymiarowanie, bazy, tolerancje)
  • Instrukcje warsztatowe dotyczące trasowania w budowie kadłubów
  • Zestawy przykładowych rysunków wykonawczych z ćwiczeniami odczytu wymiarów
