Podziałka transwersalna służy do dokładniejszego odczytu wartości niż pozwala na to zwykła podziałka liniowa. W praktyce odczyt składa się z dwóch etapów: najpierw ustala się część całkowitą (np. pełne metry), a następnie część ułamkową uzyskaną przez odczyt z podziału poprzecznego, czyli przez interpolację między działkami.

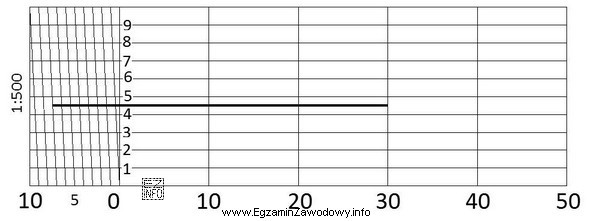

W tym zadaniu należy wyznaczyć długość terenową odcinka zaznaczonego na rysunku podziałki transwersalnej. Oznacza to, że wynik ma być podany w metrach jako suma: (liczba pełnych metrów) + (część ułamkowa w metra). Poprawny odczyt to 37,45 m, czyli 37 m oraz 0,45 m uzyskane z dokładnego odczytu na podziałce transwersalnej.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 35,45 m – typowy błąd polega na wybraniu niewłaściwego przedziału metrowego (przesunięcie początku odczytu o 2 m), przy zachowaniu tej samej części ułamkowej 0,45 m.
- 34,45 m – to jeszcze większe przesunięcie części całkowitej; zwykle wynika z odczytu od sąsiedniego oznaczenia lub pominięcia kilku pełnych działek.
- 38,45 m – błąd "o jeden metr", bardzo częsty przy pracy z podziałkami: odcinek trafia do sąsiedniego przedziału, ale część ułamkowa została odczytana podobnie.
Wskazówka egzaminacyjna: aby ograniczyć pomyłki, najpierw "zamroź" część całkowitą (pełne metry), dopiero potem odczytaj część ułamkową i na końcu sprawdź, czy odcinek na pewno leży w tym samym przedziale metrowym. W zadaniach z podziałką transwersalną większość błędów to przesunięcie o 1 m lub błędna interpretacja działek ułamkowych.
