KWALIFIKACJA ELM5 - STYCZEŃ 2018



PYTANIE NR 19.

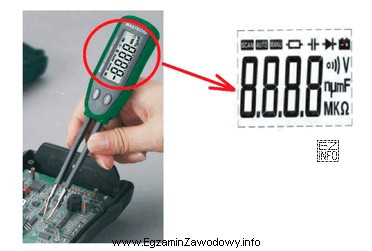

Do czego służy urządzenie pokazane na rysunku?
Ilustracja przedstawia urządzenie pomiarowe, prawdopodobnie miernik do testowania parametrów elektrycznych elementów SMD
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie służy do pomiaru parametrów elektrycznych elementów SMD (np. wartości elementów biernych lub podstawowych parametrów elementów półprzewodnikowych). Pozostałe odpowiedzi opisują inne grupy narzędzi: termometr/sondy temperatury, sprzęt do lutowania SMD oraz pęsetę chwytakową – nie są to funkcje przyrządu pomiarowego.

Pełne wyjaśnienie:

W pytaniu chodzi o rozpoznanie funkcji urządzenia na podstawie jego wyglądu oraz typowych zastosowań w pracy elektronika. Poprawna odpowiedź wskazuje, że jest to przyrząd do pomiaru parametrów elektrycznych elementów SMD. Tego typu urządzenia wykorzystuje się do sprawdzania, czy element ma właściwą wartość (np. dla elementów biernych) lub czy nie jest uszkodzony, zanim zostanie zamontowany na płytce albo po wymontowaniu w diagnostyce.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Dwupunktowy pomiar temperatury dotyczy urządzeń z dwiema sondami/termoparami i funkcjami typowymi dla termometrów lub mierników temperatury. To inny rodzaj wielkości fizycznej i inne zastosowanie niż test parametrów elektrycznych elementów.
  • Lutowanie elementów SMD odnosi się do lutownic, stacji lutowniczych, hot-air lub systemów do rozpływu spoiwa. Sprzęt do lutowania ma element grzejny i służy do wykonywania połączeń, a nie do pomiaru wartości elementów.
  • Chwytanie elementów SMD z kontrolowaną elektronicznie siłą ścisku sugeruje pęsetę/chwytak o funkcji wykonawczej (mechanicznej). Nawet jeśli istnieją narzędzia z regulacją, to ich podstawowym celem jest manipulacja elementem, a nie odczyt parametrów elektrycznych.

Wskazówka egzaminacyjna: jeżeli w odpowiedziach pojawia się jedna opcja wyraźnie związana z pomiarem wielkości elektrycznych (rezystancja, pojemność, indukcyjność, test diody), a pozostałe opisują procesy technologiczne (lutowanie) lub manipulację/temperaturę, to zwykle poprawna jest odpowiedź pomiarowa. W praktyce takie przyrządy pomagają ograniczyć pomyłki elementów i przyspieszają kontrolę jakości montażu SMD.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to znaczy "parametry elektryczne" elementu SMD?
To mierzalne cechy elementu, np. rezystancja, pojemność, indukcyjność lub podstawowe parametry złącza półprzewodnikowego. W praktyce takie parametry sprawdza się, aby potwierdzić zgodność elementu z oznaczeniem i wykluczyć uszkodzenia przed montażem.
Jakie elementy SMD najczęściej mierzy się przed montażem?
Najczęściej kontroluje się elementy bierne (rezystory, kondensatory, cewki), bo łatwo je pomylić wartościami, a po wlutowaniu trudniej je jednoznacznie zweryfikować. Czasem sprawdza się też diody i tranzystory prostymi testami ciągłości/złącza.
Jak odróżnić przyrząd pomiarowy od narzędzia do lutowania SMD?
Przyrząd pomiarowy jest nastawiony na odczyt (wynik pomiaru, tryby testu), a narzędzie do lutowania na oddziaływanie cieplne (groty, grzałka, regulacja temperatury, przepływ powietrza). Funkcja urządzenia wynika z tego, czy ma "mierzyć", czy "grzać".
Dlaczego nie wolno mylić testera elementów z pęsetą do SMD?
Pęseta służy do manipulowania drobnymi elementami, ale nie daje informacji o ich wartości czy stanie. Tester/miernik ma za zadanie dostarczyć wynik, który pozwala wykryć pomyłkę w doborze elementu albo uszkodzenie. Pomylenie tych ról prowadzi do błędów montażowych.
Czy pomiar elementów SMD w układzie zawsze jest wiarygodny?
Nie zawsze. Pomiar "w układzie" może być zafałszowany przez połączenia równoległe i sąsiednie elementy. Dlatego w diagnostyce często porównuje się wynik z innym kanałem/sekcją lub w razie wątpliwości wykonuje pomiar po odlutowaniu jednej końcówki elementu.
Jakie są najczęstsze błędy przy pomiarze elementów SMD?
Typowe błędy to: pomiar w układzie bez uwzględnienia połączeń równoległych, słaby styk końcówek pomiarowych, niewłaściwy zakres/tryb pomiaru oraz mylenie jednostek (np. nF z µF). Częsty jest też pośpiech i brak porównania z dokumentacją.
Jakie tryby pomiarowe są typowe dla mierników elementów elektronicznych?
Spotyka się m.in. pomiar rezystancji, pojemności i indukcyjności oraz test diody (spadek napięcia) i sprawdzenie ciągłości obwodu. Konkretne funkcje zależą od modelu, ale idea jest wspólna: szybka ocena wartości i stanu elementu.
Dlaczego w egzaminach pojawiają się pytania o rozpoznawanie urządzeń?
Bo w praktyce elektronika ważna jest umiejętność doboru właściwego narzędzia do zadania: inaczej mierzy się element, inaczej go lutuje, a inaczej manipuluje. Rozpoznanie urządzenia skraca czas pracy, ogranicza ryzyko uszkodzeń i poprawia jakość montażu.
Kiedy lepiej mierzyć element SMD przed wlutowaniem niż po wlutowaniu?
Przed wlutowaniem warto mierzyć, gdy elementy są podobne i łatwo o pomyłkę (np. wiele rezystorów o różnych wartościach) albo gdy skutki błędu są kosztowne w naprawie. Po wlutowaniu pomiar może być utrudniony przez połączenia w układzie.
Jak przygotować się do pytań o narzędzia i przyrządy SMD na egzamin?
Ucz się przez porównywanie funkcji: pomiar (wynik/liczby), lutowanie (grzanie/spoiwo), temperatura (sondy/termopary), manipulacja (pęsety/chwytaki). Pomaga też przegląd zdjęć stanowiska SMD i opisów zastosowań.
