KWALIFIKACJA ELM2 - CZERWIEC 2017 (test 2)



PYTANIE NR 35.

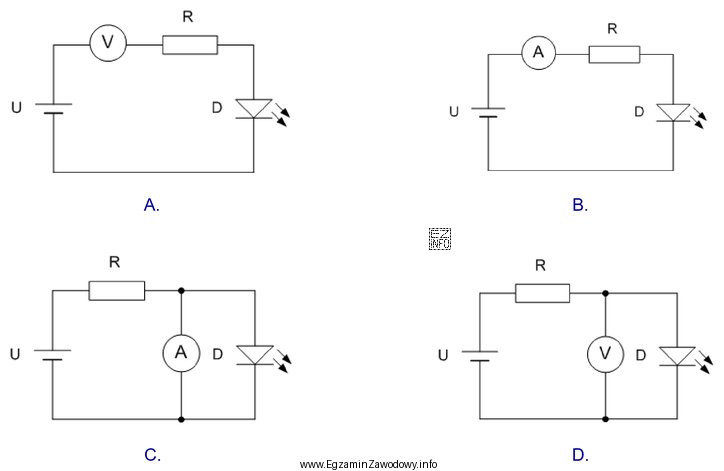

Na którym schemacie przedstawiono prawidłowe podłączenie przyrządu pomiarowego w celu pomiaru natężenia prądu płynącego przez diodę LED?
Na którym schemacie przedstawiono prawidłowe podłączenie przyrzą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby prawidłowo zmierzyć natężenie prądu płynącego przez diodę LED, amperomierz (A) musi być włączony szeregowo z diodą. Na schemacie B amperomierz jest poprawnie umieszczony szeregowo z diodą i rezystorem, co umożliwia pomiar natężenia prądu płynącego przez diodę. Pozostałe schematy przedstawiają błędne podłączenia, gdzie amperomierz jest albo włączony równolegle (C i D), albo w ogóle nie jest włączony w obwód z diodą (A).
