KWALIFIKACJA INF2 - STYCZEŃ 2018



PYTANIE NR 19.

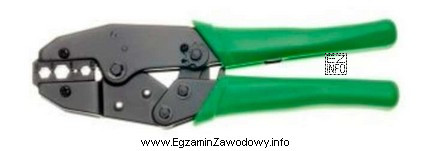

Do jakiego rodzaju wtyków jest stosowana przedstawiona na rysunku zaciskarka?
Ilustracja przedstawia zaciskarkę, narzędzie używane w teleinformatyce do zaciskania wtyków, w tym przypadku typu BNC.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zaciskarka widoczna na rysunku jest przeznaczona do zarabiania złączy koncentrycznych, typowo BNC.
Złącze RJ45 dotyczy skrętki i ma inną konstrukcję wtyku oraz inne narzędzie. E2000 i SC/PC to złącza światłowodowe, których nie montuje się klasyczną zaciskarką jak dla koncentryka.

Pełne wyjaśnienie:

Poprawna odpowiedź to "BNC", ponieważ zaciskarka przedstawiona na rysunku służy do zaciskania (crimpowania) tulei na kablu koncentrycznym. Złącza BNC są typowymi wtykami/gniazdami dla koncentryka, a ich montaż często wymaga użycia matryc zaciskających dobranych do średnicy tulei.

Odpowiedź "RJ45" jest niepoprawna, bo RJ45 odnosi się do wtyków modułowych stosowanych na skrętce (np. w Ethernet). Do ich zaciskania używa się zaciskarki do wtyków 8P8C (potocznie nazywanej "zaciskarką RJ45"), która ma inny kształt gniazd oraz inny sposób docisku styków.

Odpowiedzi "E2000" oraz "SC/PC" są niepoprawne, ponieważ są to złącza światłowodowe. W światłowodzie kluczowe jest precyzyjne przygotowanie włókna (czyszczenie, cięcie, ewentualnie spawanie) oraz zachowanie geometrii ferruli; nie jest to typowe "zaciskanie wtyku" jak w koncentryku. W praktyce spotyka się złącza preterminowane lub montaż wymagający narzędzi i procedur specyficznych dla światłowodów.

Na egzaminie warto zapamiętać prostą regułę: koncentryk → BNC i zaciskanie tulei, skrętka → wtyk RJ45/8P8C i zacisk styków, światłowód → złącza SC/E2000 i narzędzia do przygotowania włókna. Dzięki temu dobierzesz właściwy osprzęt i unikniesz pomyłek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze BNC i gdzie się je stosuje?
Złącze BNC to złącze do kabla koncentrycznego, często używane w instalacjach wideo (np. monitoring) oraz w zastosowaniach pomiarowych. Jest mechanicznie inne niż wtyki do skrętki czy światłowodu, dlatego wymaga innego sposobu montażu i często osobnej zaciskarki.
Jak rozpoznać zaciskarkę do BNC na zdjęciu?
Zaciskarka do BNC zwykle ma gniazda/matryce dopasowane do tulei zaciskowej na kablu koncentrycznym. W porównaniu do zaciskarki do RJ45 nie ma typowego gniazda pod wtyk 8P8C, tylko otwory o okrągłym profilu do zaciskania tulei o określonej średnicy.
Dlaczego zaciskarka do RJ45 nie nadaje się do BNC?
RJ45 (praktycznie 8P8C) zaciska się przez dociśnięcie metalowych styków do żył skrętki, a w BNC zaciska się tuleję na ekranie i płaszczu kabla koncentrycznego. To dwa różne mechanizmy i geometrie złączy, więc narzędzia nie są zamienne.
Co oznacza SC/PC w złączach światłowodowych?
SC to typ złącza światłowodowego, a PC oznacza sposób wykończenia czoła ferruli (poler). To złącza do światłowodu, a nie do przewodów miedzianych. Ich montaż opiera się na precyzyjnym przygotowaniu włókna, a nie na klasycznym zaciskaniu tulei jak w BNC.
Czy złącza E2000 montuje się zaciskarką jak BNC?
Nie. E2000 to złącze światłowodowe i wymaga technologii oraz narzędzi typowych dla światłowodów (przygotowanie włókna, czyszczenie, cięcie, często praca na elementach precyzyjnych). Zaciskarka do koncentryka nie realizuje tych procesów.
Jakie medium transmisyjne pasuje do BNC?
BNC jest związane z kablem koncentrycznym. Jeśli w odpowiedziach pojawiają się złącza światłowodowe (np. SC, E2000), a pytanie dotyczy zaciskarki, zwykle chodzi o narzędzie do zarabiania koncentryka, a więc o złącza typu BNC.
Jakie są najczęstsze błędy przy rozpoznawaniu wtyków na egzaminie INF.2?
Najczęściej myli się rodzaj kabla: skrętkę (RJ45) z koncentrykiem (BNC) oraz światłowodem (SC/E2000). Drugi błąd to wybieranie "RJ45" z przyzwyczajenia, bo jest najpopularniejsze w sieciach LAN, mimo że narzędzie na rysunku ma inną konstrukcję.
Jak odróżnić złącza światłowodowe od miedzianych w pytaniach testowych?
Złącza światłowodowe (np. SC, E2000) kojarzą się z ferrulą i bardzo precyzyjnym zakończeniem włókna. Złącza miedziane to zwykle skrętka (RJ45/8P8C) lub koncentryk (BNC). Jeśli pytanie dotyczy zaciskarki do tulei, częściej chodzi o koncentryk.
Kiedy w praktyce informatyk spotyka złącza BNC?
W praktyce technik informatyk może spotkać BNC np. przy integracji monitoringu wizyjnego, podłączaniu urządzeń wykorzystujących koncentryk lub przy pracy z wybranymi rozwiązaniami transmisyjnymi. Kluczowe jest dobranie poprawnego złącza i narzędzia do konkretnego kabla.
Jak się przygotować do pytań o narzędzia do zarabiania kabli?
Ucz się przez skojarzenia: zaciskarka RJ45 ma gniazdo pod wtyk 8P8C, zaciskarka do BNC ma matryce do tulei na koncentryku, a światłowód wymaga narzędzi do przygotowania włókna. Warto przejrzeć zdjęcia narzędzi i złączy w materiałach do pracowni.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

Według specjalistów z branży: "Zaciskarka widoczna na rysunku jest przeznaczona do zarabiania złączy koncentrycznych, typowo BNC.Złącze RJ45 dotyczy skrętki i ma inną konstrukcję wtyku oraz inne narzędzie."
