KWALIFIKACJA ELE3 + ELE4 - CZERWIEC 2022



PYTANIE NR 20.

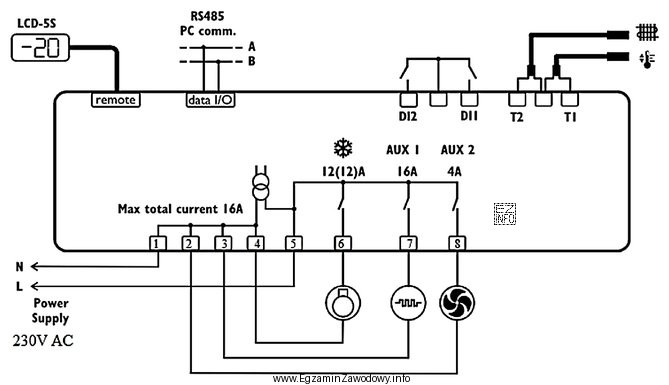

Do których zacisków kontrolera chłodniczego należy zgodnie z rysunkiem instruktażowym podłączyć przewody zasilania elektrycznego?
Do których zacisków kontrolera chłodniczego należy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na dołączonym schemacie widać, że zacisk 1 jest oznaczony jako N (neutralny), a zacisk 5 jako L (fazowy). Zgodnie z podstawowymi zasadami podłączania urządzeń elektrycznych w systemie AC (prąd przemienny), przewód neutralny powinien być podłączony do zacisku oznaczonego jako N, a przewód fazowy do zacisku oznaczonego jako L. Stąd odpowiedź "Neutralny do zacisku 1, fazowy prądu przemiennego o napięciu 230 V do zacisku 5." jest zgodna z rysunkiem instruktażowym i zasadami podłączania urządzeń elektrycznych.
