W trójfazowym silniku klatkowym (asynchronicznym) uzwojenia stojana można łączyć najczęściej w układ gwiazdy albo trójkąta. Pytanie sprawdza umiejętność rozpoznania schematu połączeń na rysunku.

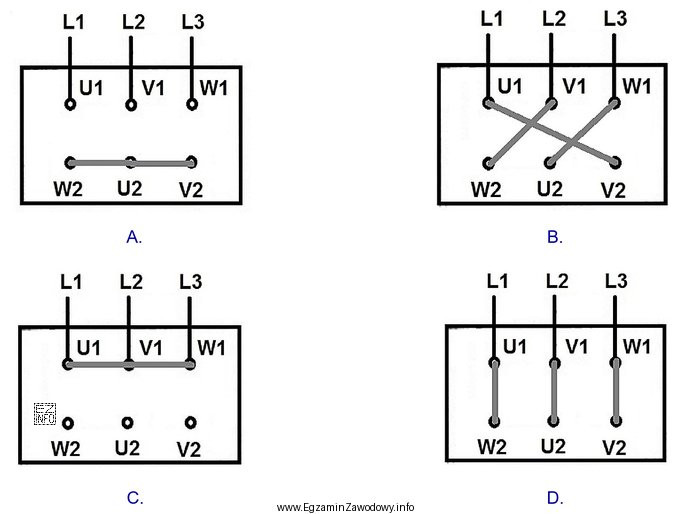

Gwiazda oznacza, że trzy końce uzwojeń są połączone razem w jeden wspólny punkt (węzeł gwiazdy). Pozostałe trzy końce uzwojeń są wyprowadzone na zaciski i do nich doprowadza się trzy fazy zasilania. Na typowych rysunkach puszki zaciskowej będzie to widoczne jako trzy zaciski zwarte ze sobą mostkami (w jednej linii lub w "grupie"), a trzy pozostałe zaciski są osobne dla L1, L2, L3.
Trójkąt jest inny: końce uzwojeń są łączone "w pętlę", czyli każdy koniec jednego uzwojenia łączy się z początkiem kolejnego. Na rysunku zwykle widać wtedy trzy mostki łączące pary zacisków (połączenia parami), a nie jedno wspólne zwarcie trzech zacisków.
Dlatego poprawny wybór to ten rysunek, na którym widać właśnie wspólny punkt połączenia trzech uzwojeń (charakterystyczny dla gwiazdy). Pozostałe rysunki są błędne, jeśli pokazują połączenie parami (typowe dla trójkąta), brak mostkowania lub inny układ niezgodny z definicją gwiazdy.
- Wskazówka egzaminacyjna: szukaj na rysunku elementu "3 w 1" (trzy zaciski połączone razem). Jeśli widzisz "po dwa" (trzy pary), to zwykle jest trójkąt.
