Przekaźnik zmierzchowy ma zwykle trzy funkcjonalnie różne grupy zacisków:
- zasilanie urządzenia (najczęściej oznaczenia typu L oraz N),
- wejście czujnika światła (dwa zaciski przeznaczone wyłącznie dla sondy/czujnika),
- wyjście wykonawcze – styk/styki przekaźnikowe, które załączają obwód oświetlenia.

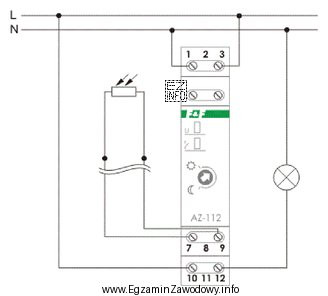

W tym zadaniu kluczowa jest umiejętność odczytania schematu połączeń: czujnik nie jest elementem toru mocy, tylko elementem sterującym, więc musi trafić na zaciski wejściowe czujnika wskazane na rysunku.
Odpowiedź "7 i 9" jest poprawna, ponieważ na schemacie właśnie ta para zacisków jest przypisana do symbolu/gałęzi czujnika światła (wejścia pomiarowego przekaźnika zmierzchowego). Taki dobór umożliwia prawidłową ocenę natężenia oświetlenia przez układ i sterowanie stykiem wyjściowym.
Odpowiedź "L i 10" jest błędna: zacisk L odnosi się do zasilania, a zestawianie go z innym zaciskiem sugeruje mylenie zasilania z wejściem czujnika lub z wyjściem sterującym. Czujnika nie podłącza się do zasilania urządzenia.
Odpowiedź "N i 12" jest błędna z analogicznego powodu: N to przewód neutralny zasilania, natomiast czujnik powinien być wpięty w dedykowane wejście czujnikowe, a nie w zacisk neutralny i jeden z zacisków toru wykonawczego.
Odpowiedź "10 i 12" jest błędna, ponieważ taka para typowo dotyczy styków/wyjścia przekaźnika (toru wykonawczego). Podłączenie czujnika do wyjścia nie dostarcza informacji pomiarowej do układu i prowadzi do nieprawidłowego działania (brak reakcji na zmierzch albo nieprzewidywalne załączanie).
Wskazówka egzaminacyjna: najpierw na schemacie zidentyfikuj symbol czujnika (sondy) i śledź przewody do listwy zaciskowej. Dopiero potem porównuj numery/oznaczenia zacisków z odpowiedziami.
