W dokumentacji budowlanej i konstrukcyjnej przekroje elementów przedstawia się z użyciem umownych oznaczeń graficznych materiałów. Dzięki nim wykonawca może szybko rozpoznać, czy w przekroju pokazano np. beton (w tym żelbet), mur, stal czy inne materiały. W tym zadaniu rozpoznawany jest beton zwykły zbrojony, czyli element żelbetowy widoczny w przekroju poprzecznym.

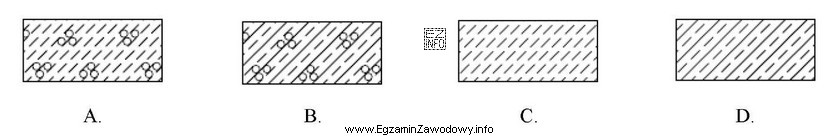

Odpowiedź 'D.' jest poprawna, ponieważ odpowiada oznaczeniu graficznemu przewidzianemu dla betonu zwykłego zbrojonego w stosowanej konwencji rysunkowej. Takie oznaczenie ma odróżniać przekrój elementu żelbetowego od przekrojów wykonanych z innych materiałów lub od odmian betonu oznaczanych innym znakiem.
Pozostałe odpowiedzi są niepoprawne, bo odnoszą się do innych oznaczeń niż wymagane w treści pytania. Najczęstsze pomyłki wynikają z tego, że symbole bywają podobne wizualnie, a uczeń może skupić się na samym słowie "beton" i pominąć informację "zbrojony". W praktyce na budowie taka pomyłka może prowadzić do błędnego odczytania rysunku (np. mylnej identyfikacji rodzaju elementu) i konieczności wyjaśnień z nadzorem.
- Wskazówka egzaminacyjna: czytaj treść do końca i wypatruj słów rozróżniających (np. zbrojony/niezbrojony, przekrój/widok). Dopiero potem porównuj symbol z ilustracji z zapamiętaną konwencją.
- Wskazówka praktyczna: jeśli dokumentacja zawiera legendę oznaczeń, zawsze ją sprawdź — ogranicza to ryzyko błędu przy nietypowych opracowaniach.
