KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 25.

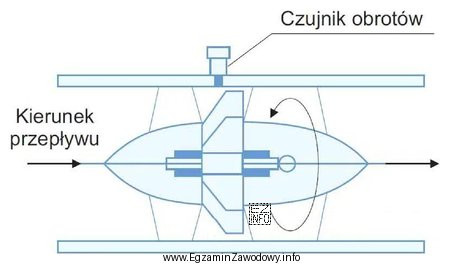

Do pomiaru przepływu gazu w rurociągu przedstawionym na rysunku, głównym elementem przetwornika jest
Do pomiaru przepływu gazu w rurociągu przedstawionym na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widzimy element, który obraca się pod wpływem przepływającego medium, co jest charakterystyczne dla turbiny przepływowej. Czujnik obrotów rejestruje prędkość obrotów turbiny, co pozwala na określenie przepływu gazu. Pływak nie jest używany w tego typu pomiarach przepływu w rurociągach, zwężka jest elementem wykorzystywanym w przepływomierzach różnicowych (np. Venturiego), a kryza jest stosowana w przepływomierzach kryzowych.
