KWALIFIKACJA ELM4 - STYCZEŃ 2023



PYTANIE NR 28.

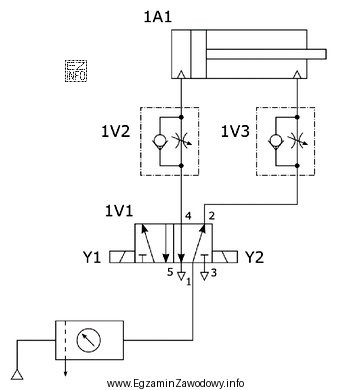

W układzie przedstawionym na rysunku zawory 1V2 i 1V3 posiadają ustawione natężenie przepływu równe 50%. Które z podanych działań regulacyjnych wprowadzonych w układzie spowoduje wydłużenie czasu wysuwania tłoczyska siłownika 1A1?
W układzie przedstawionym na rysunku zawory 1V2 i 1V3
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zmniejszenie przepływu tylko dla zaworu 1V3 spowoduje, że mniejsza ilość oleju hydraulicznego będzie dostarczana do siłownika 1A1, co wydłuży czas wysuwania tłoczyska. Zawór 1V3 odpowiada za przepływ oleju do komory tłoczyska, więc jego zmniejszenie bezpośrednio wpływa na prędkość ruchu tłoczyska.
