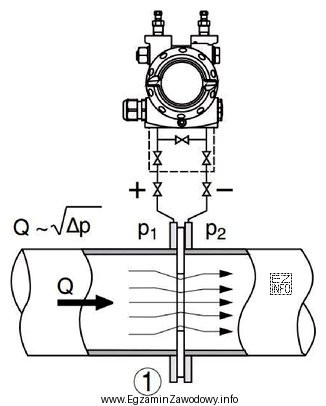

W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden z jego wariantów pracy w instalacji automatyki. Rysunek przetwornika przedstawia układ do bezpośredniego pomiaru
W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na załączonym rysunku przedstawiono przetwornik różnicy ciśnień, który jest wykorzystywany do pomiaru strumienia objętościowego cieczy. Symbol Q oznacza strumień objętościowy, a zależność Q ~ ∆p wskazuje, że strumień jest proporcjonalny do różnicy ciśnień (p1 - p2) w przekroju rury. Pozostałe odpowiedzi nie są związane z różnicą ciśnień, która jest mierzona przez ten typ przetwornika.
