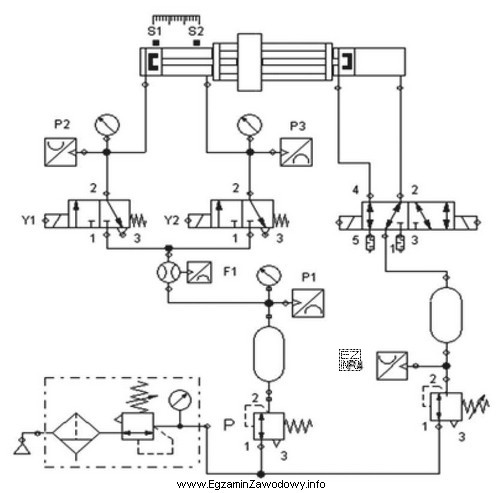

Pytanie dotyczy rozpoznania, jakich mediów zasilających wymaga układ przedstawiony na schemacie. W praktyce mechatroniki bardzo często spotyka się układy, w których:
- część wykonawcza (napęd) jest pneumatyczna, bo wykorzystuje sprężone powietrze do wytworzenia ruchu,
- część sterująca jest elektryczna (np. sygnały z czujników, sterownik, cewka elektrozaworu), bo pozwala łatwo realizować logikę sterowania i integrację z automatyką.
W takim przypadku poprawna jest odpowiedź "elektryczne i pneumatyczne", ponieważ układ nie zadziała, gdy zabraknie któregokolwiek z tych zasileń: bez sprężonego powietrza element wykonawczy nie wykona ruchu, a bez energii elektrycznej nie zadziała sterowanie (np. przełączanie zaworu, odczyt czujników, sygnalizacja).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pneumatyczne" — to za mało dla układu elektropneumatycznego: nawet jeśli napęd jest pneumatyczny, sterowanie może wymagać energii elektrycznej do wysterowania elementów (np. cewek) i przetworzenia sygnałów.
- "elektryczne i hydrauliczne" — hydraulika wymaga cieczy roboczej i typowych elementów hydraulicznych (pompa, zbiornik, rozdzielacz hydrauliczny). Jeśli układ jest pneumatyczny, to medium robocze jest inne, a dobór "hydraulicznego" zasilania wynika zwykle z pomylenia obu dziedzin.
- "hydrauliczne" — nie obejmuje zasilania sterowania elektrycznego i opisuje inny typ napędu (ciecz zamiast sprężonego powietrza), więc nie odpowiada typowej budowie układów z siłownikami pneumatycznymi sterowanymi elektrycznie.
Wskazówka egzaminacyjna: na schemacie szukaj jednocześnie toru energii wykonawczej (np. elementy pneumatyczne) oraz toru sterowania (np. elementy elektryczne). Jeśli występują oba, zwykle wymagane są dwa rodzaje zasilania.
