W przewodzie wiertniczym dobór łącznika wynika z prostej zasady: typ gwintu na końcach łączonych elementów determinuje typ łącznika. Czop (pin) to gwint zewnętrzny, a mufa (box) to gwint wewnętrzny.
W zadaniu wskazano świder z czopem 4½" WP. W praktyce świder ma u góry czop, natomiast obciążniki w zestawie BHA mają na dole czop. Oznacza to, że łączone są dwa elementy zakończone czopami.
Gdy oba końce są czopami, łącznik musi "przyjąć" dwa gwinty zewnętrzne, więc musi mieć dwie mufy (dwa gwinty wewnętrzne). Taki łącznik nazywa się mufa–mufa (box × box) i jest typowym łącznikiem nadświdrowym stosowanym bezpośrednio nad świdrem.
Dlaczego pozostałe typy odpadają?
- Łączniki mufa–czop (box × pin) pasują tylko wtedy, gdy jeden z elementów ma mufę, a drugi czop. Przy dwóch czopach nie da się ich poprawnie skręcić z obu stron.
- Łącznik czop–czop (pin × pin) służy do sytuacji odwrotnej: gdy łączone elementy mają po obu stronach mufy. W takim układzie czop–czop "wkręca się" w dwie mufy, a nie w dwa czopy.

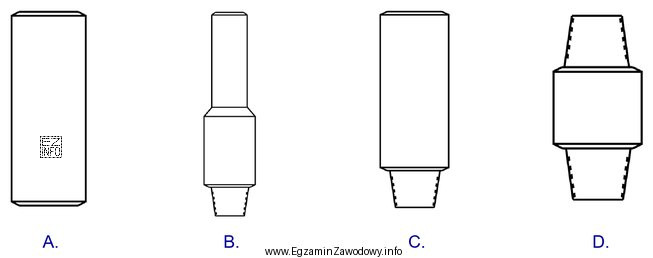

Na rysunkach technicznych pomocna jest też interpretacja kształtu: zakończenia stożkowe z zaznaczeniem gwintu oznaczają czop, a proste walcowe końce sugerują mufę. Poprawny wybór zapobiega problemom montażowym i uszkodzeniom gwintów w trakcie skręcania BHA.
