W zadaniach z dokumentacji drogowej kluczowe jest rozróżnienie, który wymiar dotyczy planu (rzutu poziomego), a który przekroju. Treść podaje, że prefabrykat ma grubość 6 cm – to informacja o wymiarze "pionowym" elementu, istotna np. dla doboru podsypki, posadowienia czy oceny nośności, ale nie odpowiada na pytanie o to, jaką szerokość pasa w terenie trzeba wydzielić.
Pytanie dotyczy szerokości terenu w planie przeznaczonej na wbudowanie ścieku przykrawężnikowego. Aby ją ustalić, należy:

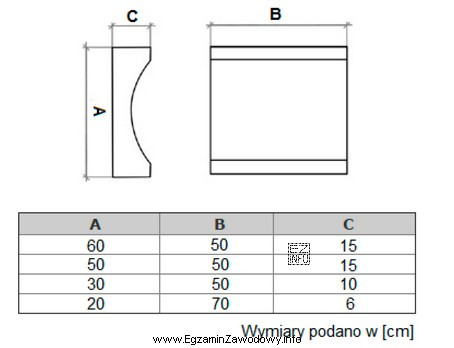

- odczytać z rysunku, jak jest usytuowany ściek względem krawężnika i nawierzchni (czyli jaki wymiar jest "w poprzek" ścieku w rzucie),
- sprawdzić w tabeli wymiar nominalny prefabrykatu (szerokość elementu w planie),
- przyjąć tę wartość jako minimalną szerokość pasa wbudowania, zgodnie z założeniami projektu.
W tej dokumentacji wartość ta wynosi 20 cm, więc taki pas w planie należy przewidzieć na samo wbudowanie prefabrykatu (zgodnie z tym, co wskazują rysunek i tabela).
Dlaczego pozostałe odpowiedzi są niepoprawne? Wartości 30 cm, 50 cm i 70 cm nie wynikają z odczytu wymiaru prefabrykatu z rysunku/tabeli – to typowy błąd polegający na zgadywaniu "na oko" albo mieszaniu szerokości całego pobocza/opaski z szerokością pojedynczego elementu ścieku. Na egzaminie należy zawsze opierać się na danych z dokumentacji, a nie na intuicji co do "typowych" gabarytów.
Wskazówka egzaminacyjna: gdy w treści pojawiają się jednocześnie wymiary typu grubość/wysokość oraz pytanie o plan, najpierw zaznacz sobie, czy szukasz wymiaru poziomego (plan) czy pionowego (przekrój). To ogranicza ryzyko pomyłki wynikającej z automatycznego skojarzenia liczb.
