KWALIFIKACJA ELE5 - STYCZEŃ 2015



PYTANIE NR 34.

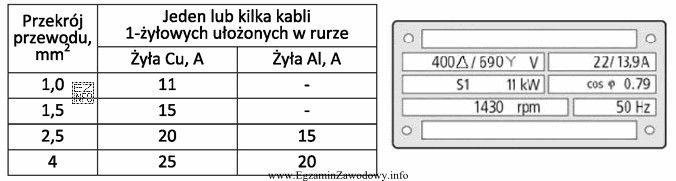

Dobierz przekrój przewodu typu DY (stosując kryterium obciążalności długotrwałej) do zasilania obwodu elektrycznego o napięciu 400 V, w którym odbiornikiem energii elektrycznej będzie silnik o tabliczce znamionowej pokazanej na rysunku.
Dobierz przekrój przewodu typu DY (stosując kryterium obciąż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wybrano przekrój przewodu 4,0 mm2, ponieważ jest on zdolny do przewodzenia prądu o wartości większej niż obliczony prąd pobierany przez silnik, co spełnia kryterium obciążalności długotrwałej. Przewód o mniejszym przekroju nie byłby w stanie bezpiecznie przewodzić takiego prądu.
